Korngrößenanalyse in Stahl

In diesem Beispiel wird mit Hilfe des Clemex Vision-Systems die Korngröße in Stahl gemäß ASTM E112 bestimmt.

Korngrößenanalyse in Stahl | Clemex

Abbildung 1. Das Originalbild des geätzten Stahls vor der Grauwertermittlung in 100-facher Vergrößerung.

Korngrößenanalyse in Stahl | Clemex

Abbildung 2. Binarisierung des Originalbilds in die blaue Bitebene mittels Grauwert; (rechts) Artefakte wurden entfernt und das Netz wurde invertiert, um die Körner zu ermitteln. Sich berührende Körner wurden mit den Binärtransformationen "Konvexe Hülle", "Separieren" und "Zone" getrennt.

Korngrößenanalyse in Stahl | Clemex

Abbildung 3. Binarisierung des Originalbilds in die blaue Bitebene mittels Grauwert; (rechts) Artefakte wurden entfernt und das Netz wurde invertiert, um die Körner zu ermitteln. Sich berührende Körner wurden mit den Binärtransformationen "Konvexe Hülle", "Separieren" und "Zone" getrennt.

ZWECK

Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, alle Körner im Sichtfeld zu diskriminieren und gemäß ASTM E112 zu bestimmen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".

Korngrößenanalyse in Stahl | Clemex

ERGEBNISSE

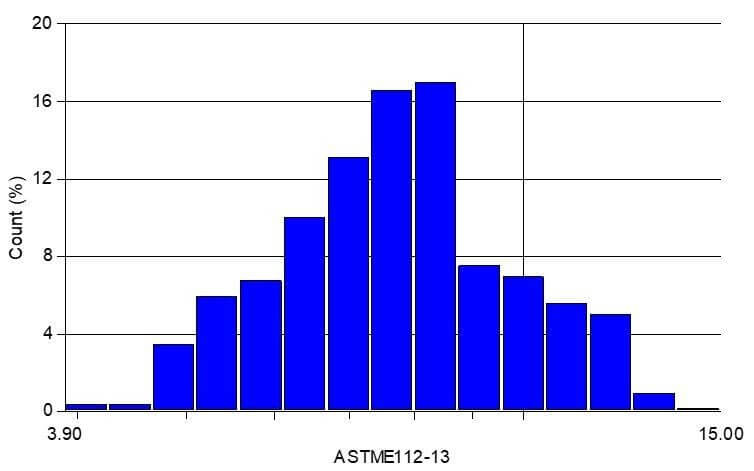

Ergebnisfenster mit Verteilung gemäß ASTM E112
