Morphologie von Keramikkugeln
Eingeschickt wurden vier kleine Probenröhrchen mit Kugeln, die in der erdölverarbeitenden Industrie zur Fragmentierung von Erdölmolekülen verwendet werden. Die Röhrchen wurden von 1 bis 4 durchnummeriert. Röhrchen Nummer 1 enthält neue Kugeln, Nummer 2 enthält leicht abgenutzte Kugeln, Nummer 3 enthält stärker abgenutzte Kugeln und Nummer 4 enthält fragmentierte Kugeln.
Abbildung 1. Originalbild von Probe 3 (stärker abgenutzte Kugeln), 50-fach vergrößert unter Verwendung von "Multi-Layer Grab"
Abbildung 2. Rotwertermittlung der Kugeloberfläche
Abbildung 3. Eine Kirsch-Transformation des Originalbilds ermöglicht die Erkennung der Verschleißstruktur und Verknüpfung mit der grünen Bitebene.
ZWECK
Zeigt die Fähigkeit des Clemex Bildanalysesystems, eine Gruppe von Keramikkugeln anhand ihres Verschleißgrads zu klassifizieren. Es werden die Klassifizierungen in der Probenbeschreibungen verwendet. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

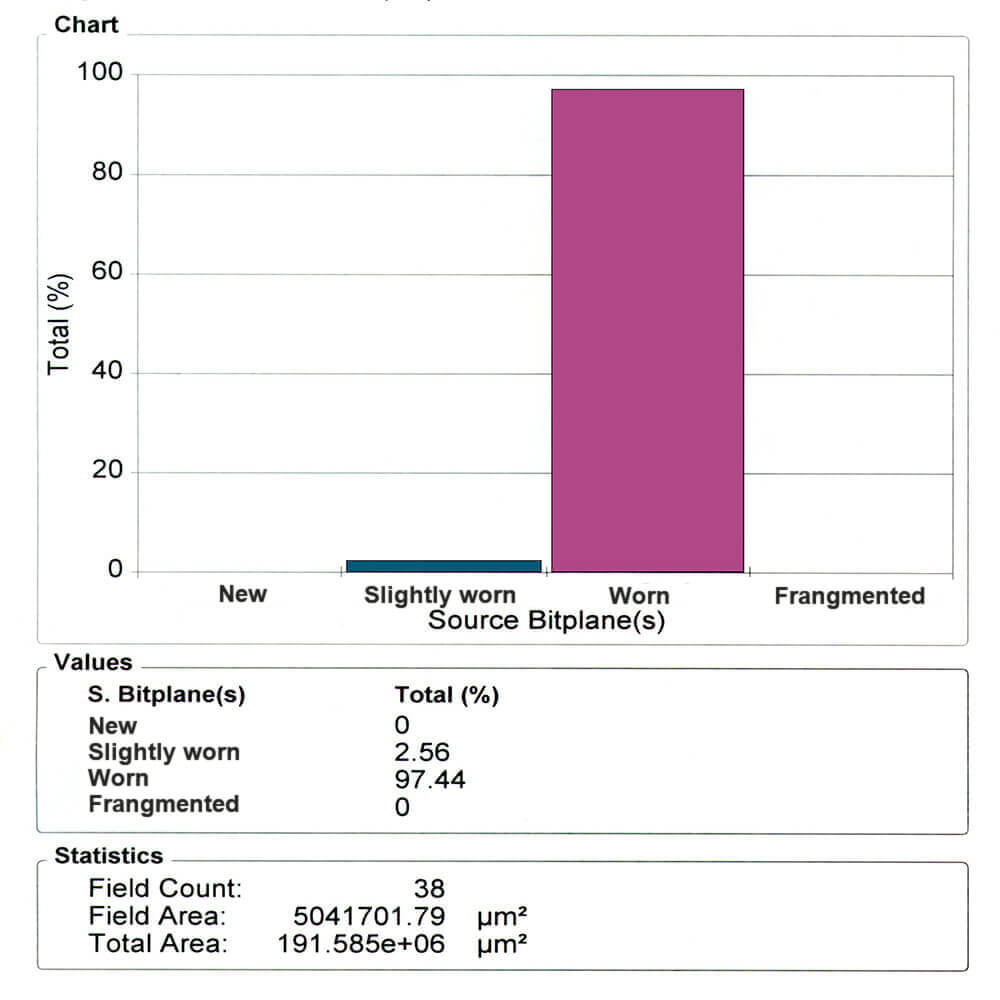

Gezeigt wird ein Diagramm zum Anteil der Kugeln in jeder Kategorie als Ergebnis der Analyse von Probe 3. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden.
