Dendritenarmabstände in einer Aluminiumlegierung
Zur Messung der Dendritenarmabstände wurden zwei Proben einer Al-Legierung aus zwei verschiedenen Kategorien (L61 und L65) eingeschickt.
Abbildung 1. Originalbild von Probe L61 mit 200-facher Vergrößerung. Das Eutektikum wird in die blaue Bitebene binarisiert. Die Alpha-Aluminiumphase (rot) wird von der blauen Bitebene abgezogen.
Abbildung 2. Die blaue Bitebene ist dünner, um das Zentrum zwischen den Zellen zu erhalten. Die Funktion "Pause Editieren Bitplane" erlaubt das Zeichnen von korrekt ausgerichteten Linien (grün) über den Dendriten. Die Linien werden zu Referenzwecken mit der blauen Bitebene unterteilt. Die grünen Linien stehen für Zellintervalle.
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, den Dendritenarmabstand im Sichtfeld zu messen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".

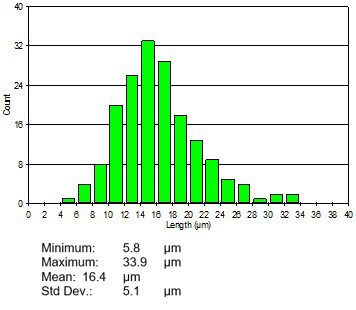

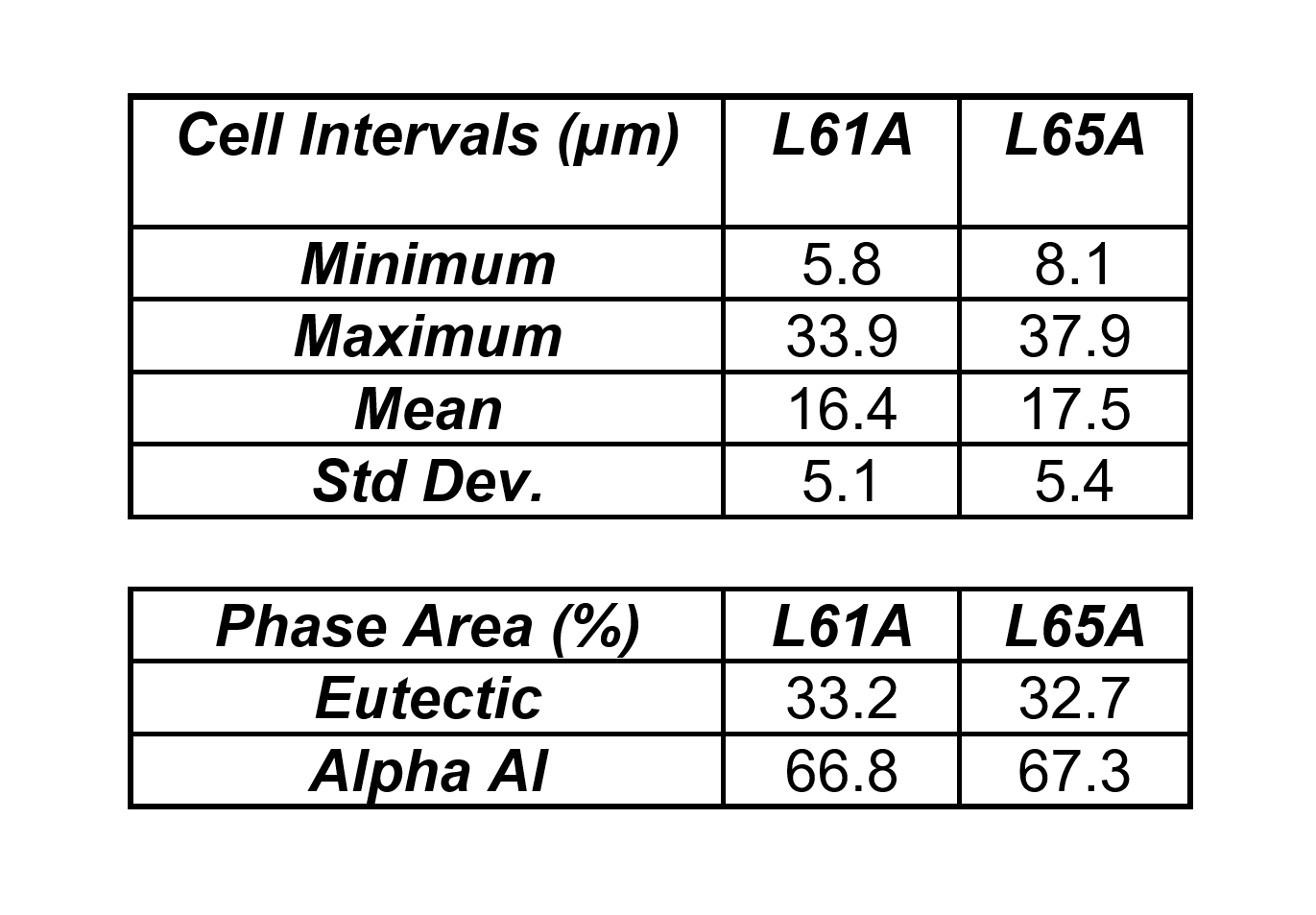

ERGEBNISSE
Um die Auswirkung von Kratzern bei der Ermittlung der Zellintervalle zu minimieren, wird eine sorgfältig polierte Oberfläche vorausgesetzt. Die Analyse mehrerer Felder ergibt aussagekräftigere Ergebnisse. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden.
