Morphologiecharakterisierung von Baumwollfasern
Ein Objektträger mit zwei ähnlichen Querschnitten derselben Baumwollfaserprobe wurde eingeschickt, um die Sphärizitätsverteilung der Fasern zu bestimmen.
Abbildung 1. Links: Originalbild mit 400-facher Vergrößerung und einem Kalibrierungsfaktor von 0,3342 µm/Pixel. Rechts: Graustufen-Binarisierung des Originalbilds. Hintergrund und Baumwollfasern sind blau dargestellt. Umriss und Lumen sind in Cyan binarisiert.
Abbildung 2. Abschließendes Bild vor der Vermessung. Es sind mehrere Binärtransformationen nötig, um eine zufriedenstellende Darstellung der Baumwollfasern ohne Lumen zu erreichen und Artefakte zu entfernen.
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, Querschnitte von Baumwollfasern (ohne Lumen) automatisch zu diskriminieren und Oberfläche und Form zu analysieren. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

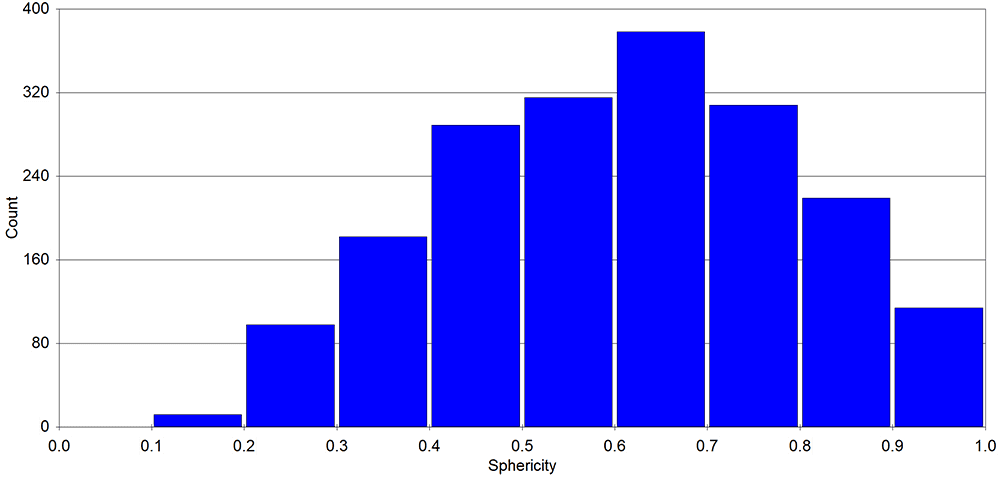

Zur Eliminierung unvollständiger Objekte an den Rändern jedes Feldes wurde ein Schutzrahmen verwendet. Eliminierte Objekte werden zwangsläufig in einem angrenzenden Feld analysiert, da sich der Tisch mit der schrittweisen Anpassung der Schutzrahmengröße mitbewegt. Die Verteilung der Sphärizität wird in einem Diagramm dargestellt. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden.
