Schweißnahtanalyse
Bei dieser Anwendungsbeschreibung wurde Clemex Captiva verwendet, um den Winkel und die Länge eines bestimmten Bereichs in der Abbildung einer Kehlschweißnaht zu messen.
Das ursprünglich eingesendete Schweißnahtbild in 10-facher Vergrößerung
Sechs typische Messpunkte an Schweißwerkstücken
ZWECK
Zeigt die Fähigkeit des Clemex Bildanalysesystems, mehrere spezifische Messpunkte an Schweißwerkstücken zu messen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

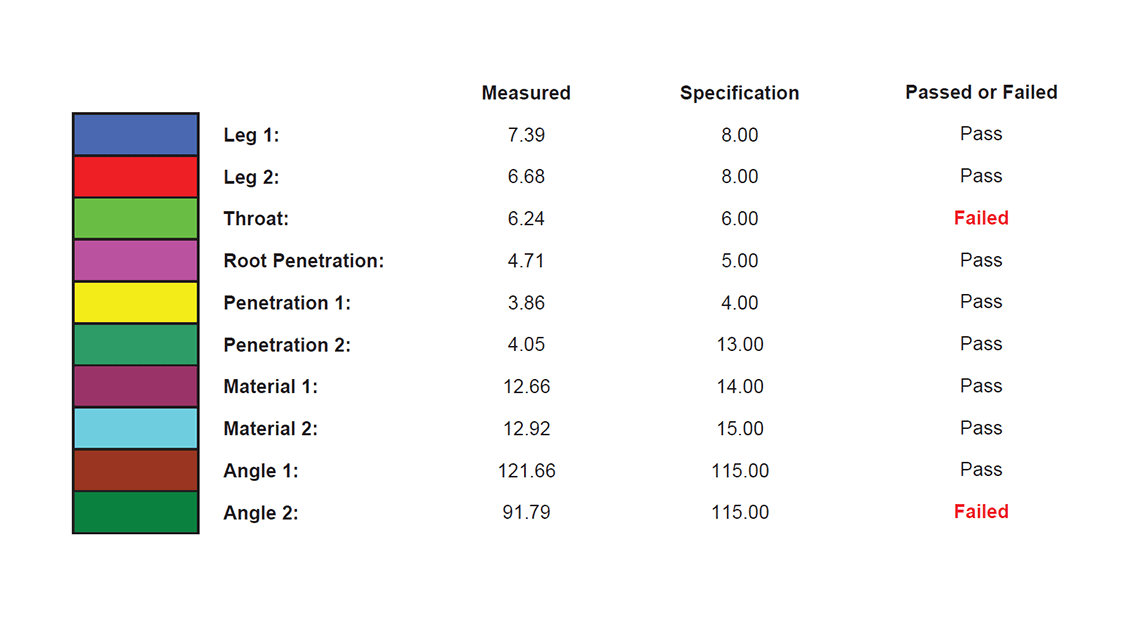

Für jeden eingezeichneten Punkt wurden Winkel und Länge gemessen. Bei der Analyse mehrerer Bilder im selben Durchlauf wurden automatisch Statistiken und Diagramme erstellt und zusammengefasst. Die abschließenden Ergebnisse konnten direkt über Clemex Vision oder Captiva ausgedruckt und zur weiteren Verwendung gespeichert werden. Mithilfe des Report Generators wurde ein anwenderspezifischer Bericht erstellt, der den Branchenstandards entspricht. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden.
