Zellgrößenanalyse in extrudiertem Schaumstoff
Zur Analyse wurden vier Proben von extrudiertem Schaumstoff eingeschickt. Zwei kleinere Proben wurden im Voraus ausgeschnitten und als Beispiele für die vorliegende Analyse verwendet.
Abbildung 1. Originalbild von Seite A (25-fach, 5,08 µm/Pixel). Zellgrenzen werden blau dargestellt.
Abbildung 2. Umrisse der Zellen, gemessen in der roten Bitebene. Binäroperationen an den Umrissen wandeln Wände in Zellen um, um anschließend die Messungen vorzunehmen.
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, Zellen zu unterscheiden und Größe, Form und Ausrichtung zu messen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".

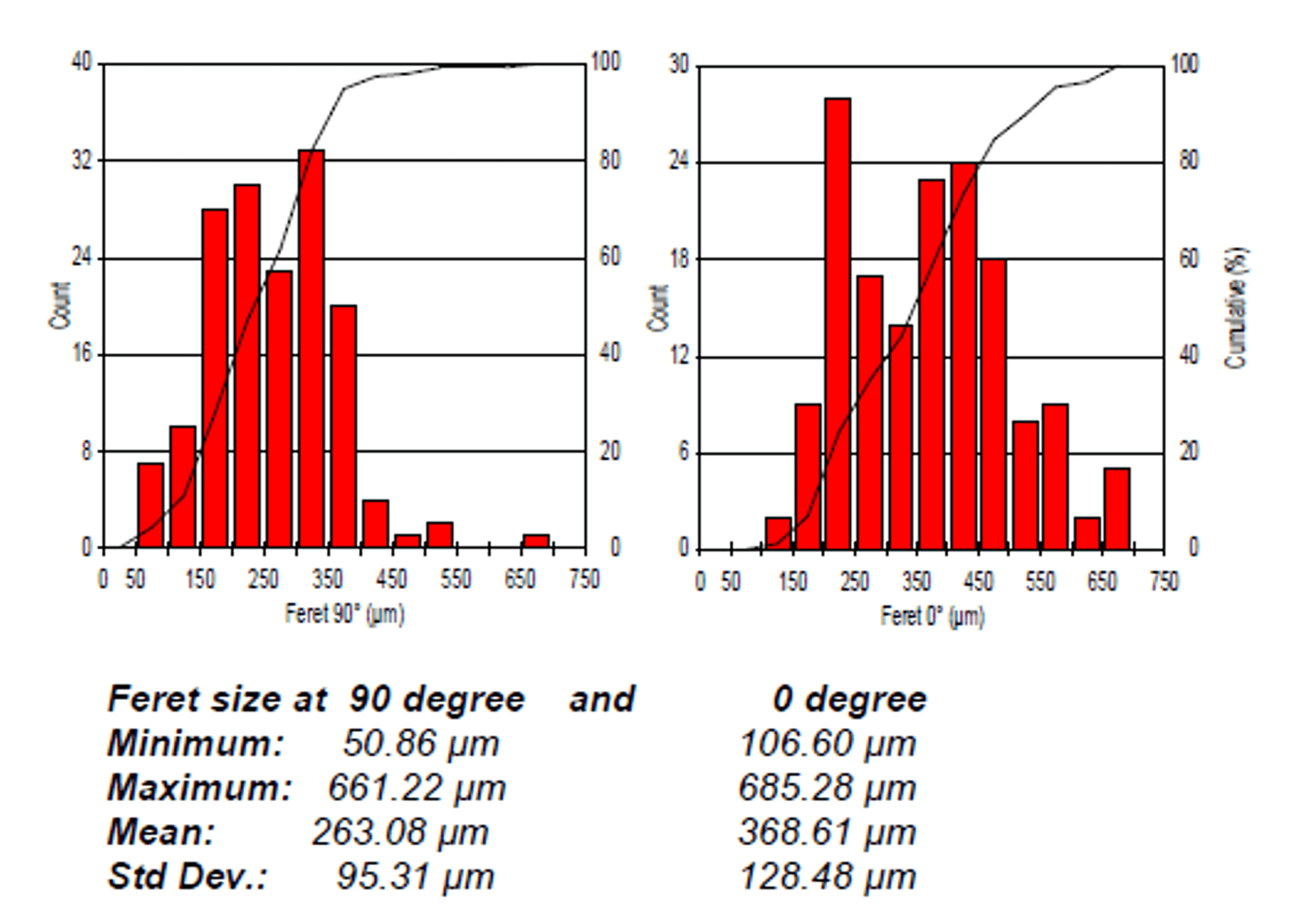

ERGEBNISSE
Für jede Komponente werden Bereich, Länge, Feret-Durchschnitt, Feret 0°, Feret 45°, Feret 90°, Feret 135°, Kreisdurchmesser, Seitenverhältnis und Ausrichtung gemessen. Für jedes Feld wird die Anisotropie berechnet. Bei der Analyse mehrerer Bilder (Proben) wurden automatisch Statistiken und Diagramme erstellt und zusammengefasst. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden.
