Charakterisierung von WC-Co-Legierungen
Die auf einer Halterung befestigten Probe von Wolframcarbid-Partikeln (WC-Partikel) mit Kobaltbinder wurde eingeschickt. Zur Charakterisierung der WC-Partikel wurde das Clemex Vision System gewählt.
Abbildung 1. Die Mikrostruktur der Probe wird mit 1.000-facher Vergrößerung dargestellt. Einige Partikel berühren einander und müssen über binäre Prozesse getrennt werden.
Abbildung 2. Links: Überlappende Partikel werden vor der Trennung in die rote Bitebene isoliert. Rechts: Umrissnetzwerk der WC-Partikel überlagert das Originalbild.
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, alle WC-Partikel im Sichtfeld zu diskriminieren und zu messen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

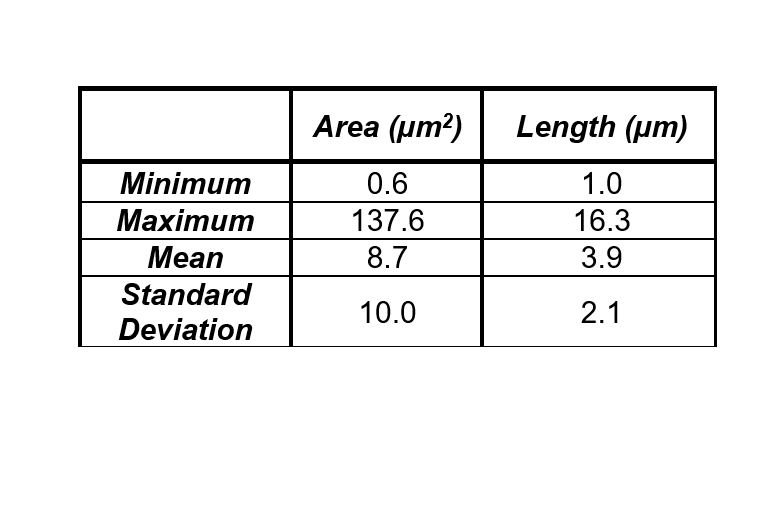

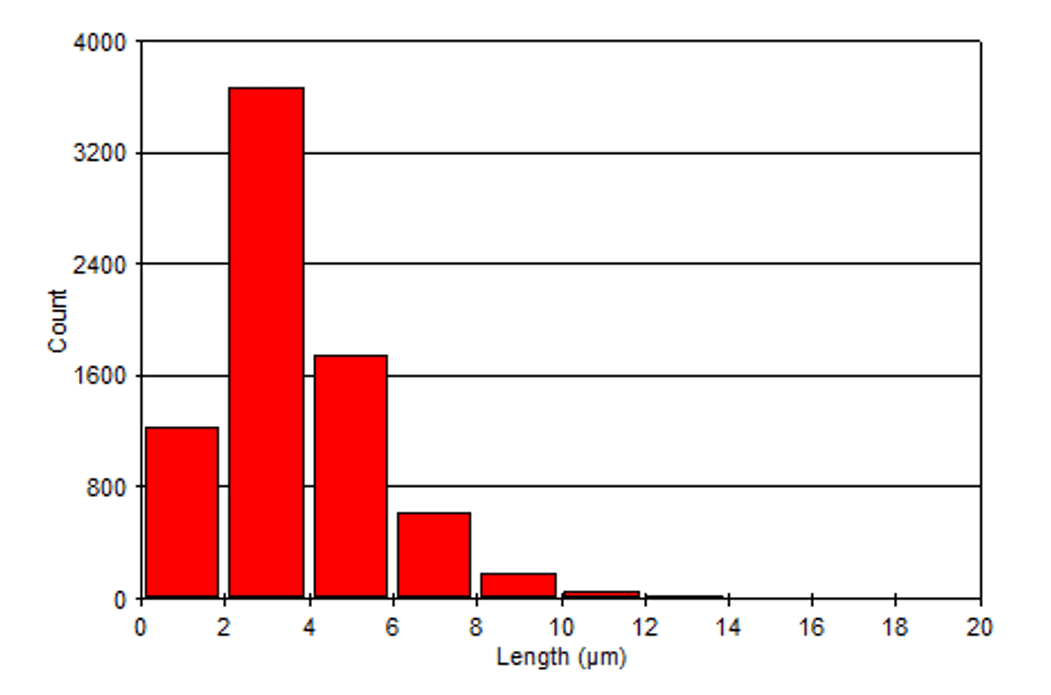

In der vorliegenden Analyse werden Längenverteilung und Bereich der WC-Partikel bestimmt.
