Beschichtungscharakterisierung
In dieser Anwendung diskriminiert Clemex Vision PE die beiden Beschichtungen und die Lacksicht, um die Längenverteilung zu messen.
Abbildung 1. Die Mikrostruktur des Metallblechs wird mit 500-facher Vergrößerung dargestellt. Auf jeder Seite der Probe werden ca. 90 Felder analysiert.
Abbildung 2. Links: Beschichtungsumrisse in Pink, Lackschicht in Aqua im Vergleich zum transformierten Grauwertbild (Top-Hat). Rechts: Dieselbe Bitebene, in Messlinien transformiert und über das rekonstituierte Grauwertbild gelegt (Multi Layer Grab).
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, die beiden Beschichtungen und die Lackschicht zu diskriminieren und zu messen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

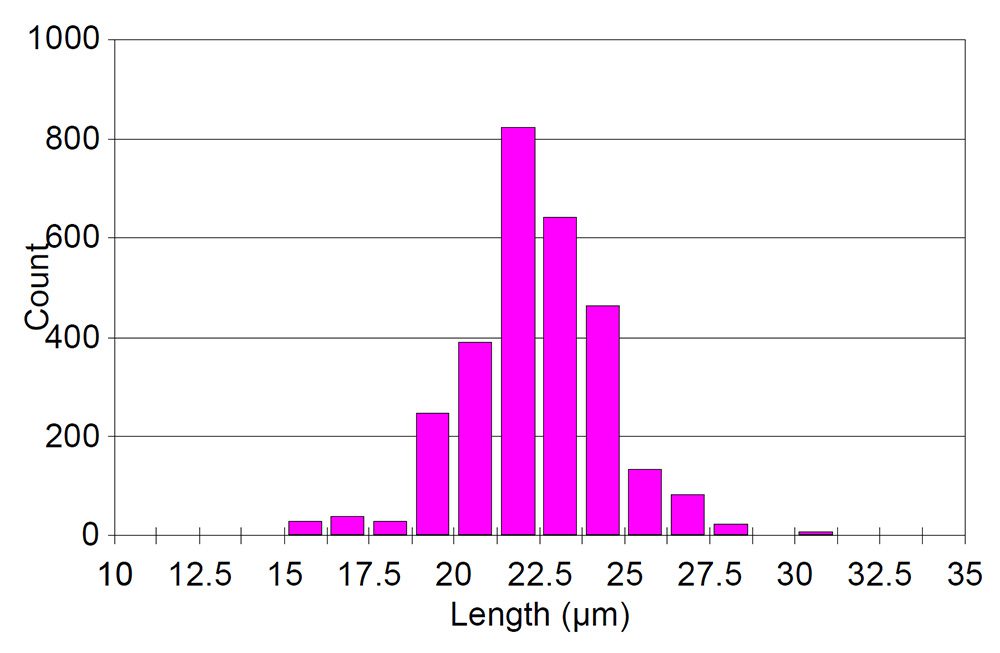

Anhand von Messlinien werden Messungen durchgeführt, um die Verteilung der Beschichtungsdicke zu ermitteln. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden.
