Korngröße von Stahl mit mittlerem Kohlenstoffgehalt
Ein Bild von Stahl mit mittlerem Kohlenstoffgehalt wurde zur Analyse eingereicht. Da sowohl bei dunkler als auch bei heller Phase keine klaren Korngrenzen der perlitisch-ferritischen Mikrostruktur erkennbar sind, gestaltet sich die Anwendung herkömmlicher Schwellenwerte schwierig. Ein speziell für perlitischen Stahl entwickelter ML-Algorithmus bietet eine zuverlässige Erkennung in einem Schritt.
Abbildung 1. Bild von perlitischem Edelstahl bei 100-facher Vergrößerung.
Abbildung 2. Die Korngrenze wird vor der Messung mit dem Ferrit-Perlit-Algorithmus erkannt.
CLEMEX-LÖSUNG FÜR PERLITISCH-FERRITISCHE KÖRNER
Die reproduzierbare Erkennung und Messung der Korngröße nach ASTM E112 wurde mit der Bildanalysesoftware Clemex Vision durchgeführt, die mit einem NIST-rückführbaren Tischmikrometer kalibriert wurde.

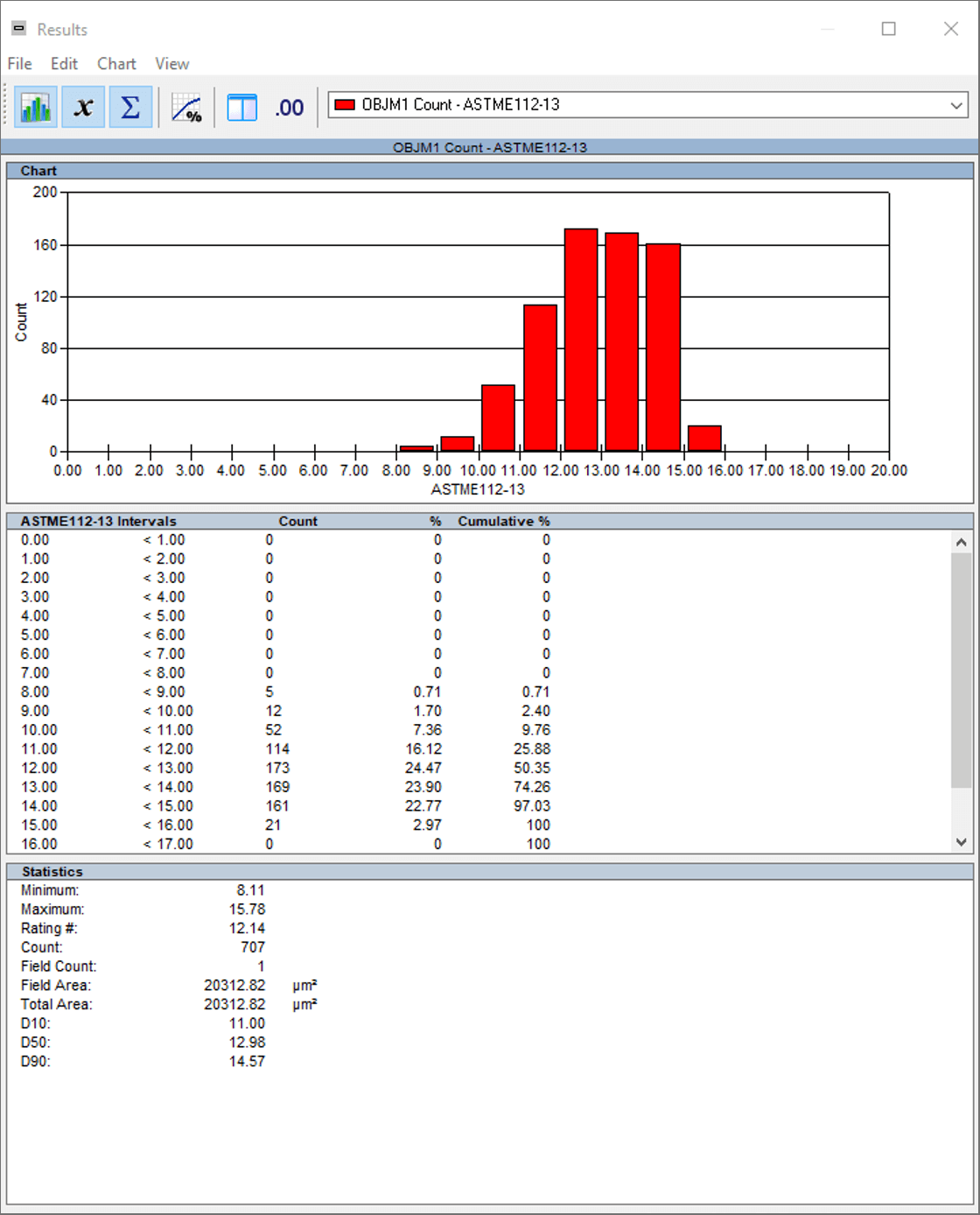

ERGEBNISSE
Es wurden Korngrößenmessungen nach ASTM E112 vorgenommen. Die Ergebnisse wurden für die Erstellung automatischer Statistiken und Diagramme zusammengefasst. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Die Rohdaten sind mit ihren entsprechenden Objekten verknüpft und können in eine Excel-Datei exportiert werden.
