Korngrößenanalyse in Stahl
In diesem Beispiel wird mit Hilfe des Clemex Vision-Systems die Korngröße in Stahl gemäß ASTM E112 bestimmt.
Abbildung 1. Das Originalbild des geätzten Stahls vor der Grauwertermittlung in 100-facher Vergrößerung.
Abbildung 2. Binarisierung des Originalbilds in die blaue Bitebene mittels Grauwert; (rechts) Artefakte wurden entfernt und das Netz wurde invertiert, um die Körner zu ermitteln. Sich berührende Körner wurden mit den Binärtransformationen "Konvexe Hülle", "Separieren" und "Zone" getrennt.
Abbildung 3. Binarisierung des Originalbilds in die blaue Bitebene mittels Grauwert; (rechts) Artefakte wurden entfernt und das Netz wurde invertiert, um die Körner zu ermitteln. Sich berührende Körner wurden mit den Binärtransformationen "Konvexe Hülle", "Separieren" und "Zone" getrennt.
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, alle Körner im Sichtfeld zu diskriminieren und gemäß ASTM E112 zu bestimmen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

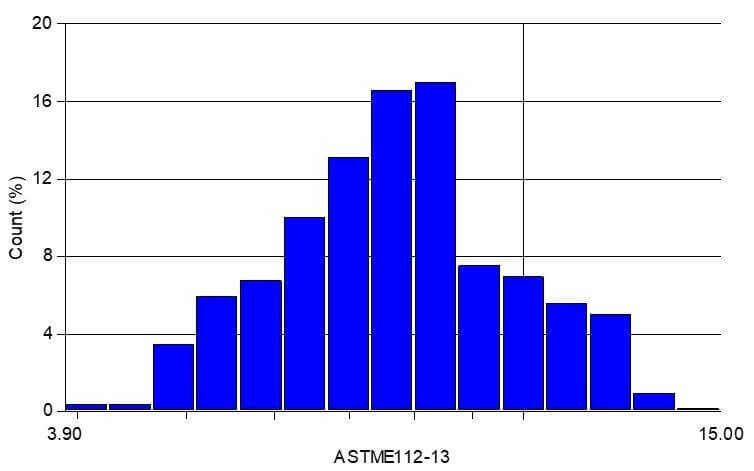

Ergebnisfenster mit Verteilung gemäß ASTM E112
