Hydridorientierung in einer Zirkoniumlegierung
Für die Bildanalyse wurde eine Zirkoniumlegierung mit Hydriden eingeschickt.
Abbildung 1. Originalbild einer Zirkoniumlegierung mit Hydriden in 100-facher Vergrößerung
Abbildung 2. Dünne, dunkle Objekte werden mit einer Grautransformation dargestellt.

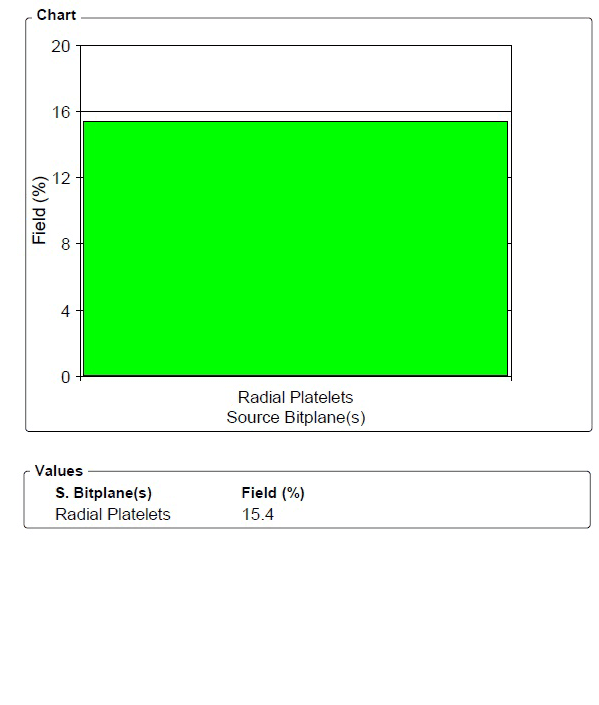

Abbildung 3. Hydride werden in die rote Bitebene binarisiert. Radialhydride werden in die grüne Bitebene isoliert und ihr Anteil (Anzahl) wird berechnet.
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, Hydride in einer Zirkoniumlegierung zu unterscheiden und zu charakterisieren. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

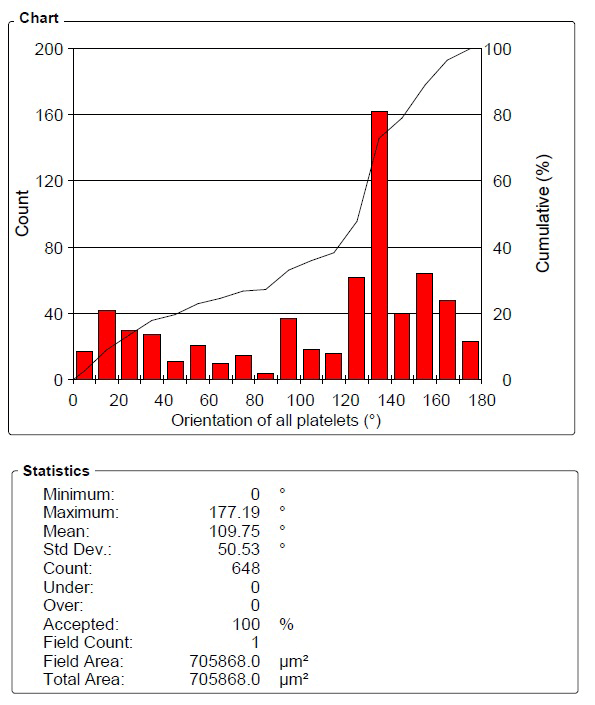

Die Orientierung aller Plättchen und der Anteil der Radialplättchen wird bestimmt. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden.
