Nodularität und Ferrit-Perlit-Analyse
Eine Probe aus polierten Gusseisen wurde zur Nodularitätsanalyse eingeschickt. Außerdem wird nach dem Ätzen der Probe der Ferrit- und Perlitanteil ermittelt.
Abbildung 1. Nodularitätsanalyse. Die kugelförmigen Nodule (0,65) sind grün umrissen. Die rauen Nodule sind blau umrissen. Vergrößerung: 100-fach.
Abbildung 2. Ferrit-Perlit-Analyse. Das Ferrit ist rot umrissen. Die dunklen Bereich enthalten Grafitnodule und Perlit. Durch Abzug des Nodulanteils vom dunklen Bereich erhält man den Perlitanteil.
ZWECK
Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, eine Nodularitätsanalyse für Gusseisen durchzuführen und den Ferrit- und Perlitanteil zu messen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".
ERGEBNISSE

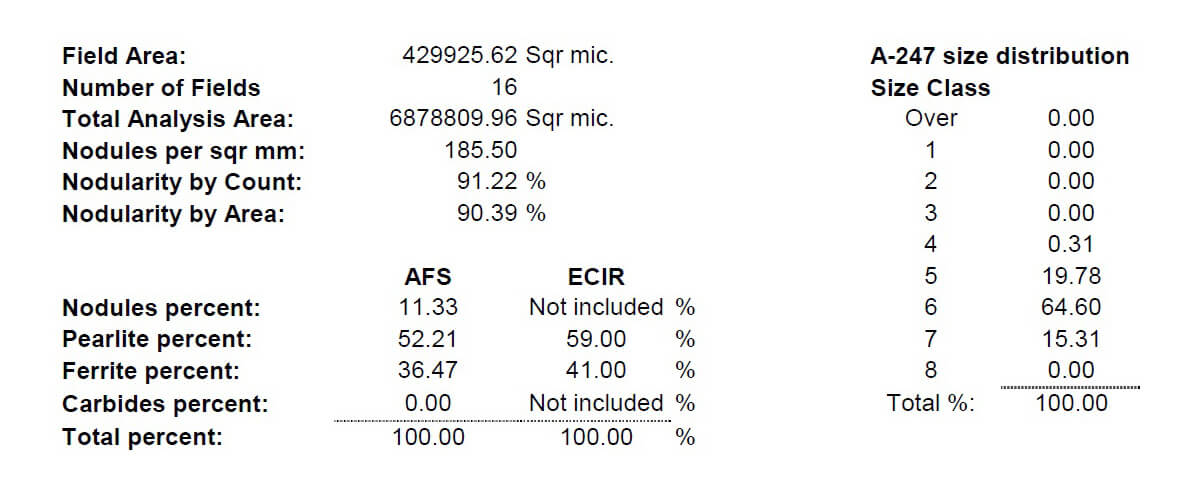

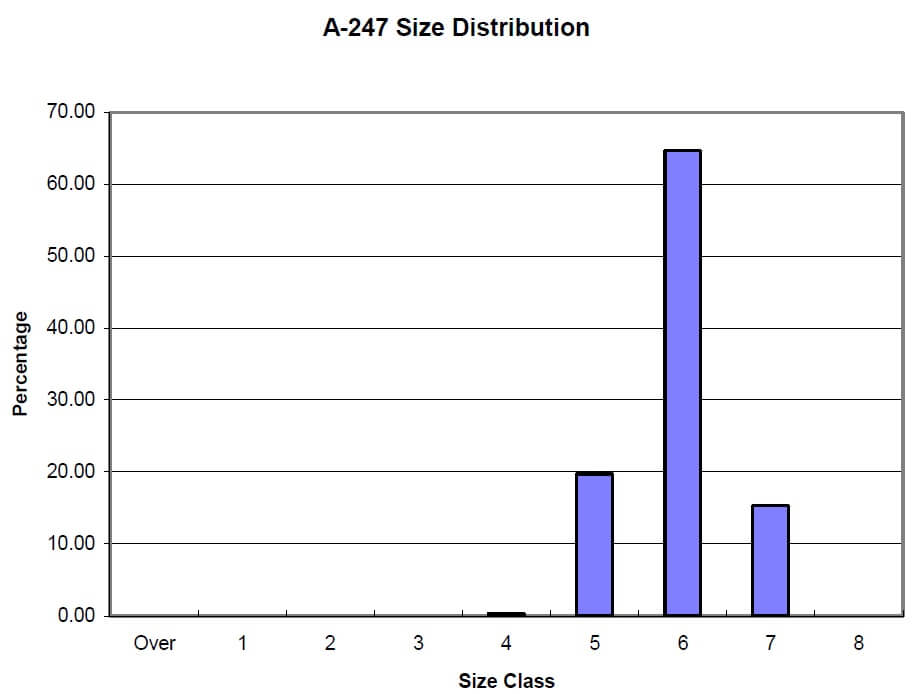

Die Messungen für jede einzelne Komponente erfolgten im Sichtfeld. Bei der Analyse mehrerer Bilder wurden automatisch Statistiken und Diagramme erstellt und zusammengefasst. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Rohdaten werden zur Auswertung mit den entsprechenden Objekten verknüpft. Die Rohdaten können auch in eine Excel-Datei exportiert werden, um dort ein automatisches Makro zur Ermittlung der Größenklasse zu erstellen.
