ANALYSE VON ZEILENSTRUKTUREN IN DUALPHASENSTAHL

Zur Analyse wurde eine Stahlprobe mit Dualphasenstruktur eingeschickt. Die Erkennung und Messung von perlitisch-ferritischen Phasen sowie der Korngröße nach ASTM E112 wurde mit einem ML-Algorithmus durchgeführt, der speziell für zweiphasige Stähle entwickelt wurde. Diese Methode vereinfacht die Segmentierung erheblich und ist daher besonders bei großen Proben effizienter.

Analyse von Zeilenstrukturen in Dualphasenstahl | Clemex

Abbildung 1. Zeilenstruktur des Dualphasenstahls bei 200-facher Vergrößerung.

Analyse von Zeilenstrukturen in Dualphasenstahl | Clemex

Abbildung 2. Ferrit und Perlit werden vor der Flächenprozentmessung automatisch in Rot und Grün erkannt.

Analyse von Zeilenstrukturen in Dualphasenstahl | Clemex

Abbildung 2. Korngrenzen werden vor der Messung nach ASTM E112 mit dem Ferrit-Perlit-Algorithmus erkannt.

CLEMEX-LÖSUNG FÜR ANALYSEN VON ZEILENSTRUKTUREN

Die Bildanalysesoftware Clemex Vision erkennt ferritische und perlitische Phasen zuverlässig und bewertet ihre Zeilenstruktur gemäß ASTM E1268. Die Korngröße nach ASTM E112 wird ebenfalls mit der gleichen Software bestimmt, die mit einem NIST-rückführbaren Tischmikrometer kalibriert wurde.

Analyse von Zeilenstrukturen in Dualphasenstahl | Clemex

ERGEBNISSE

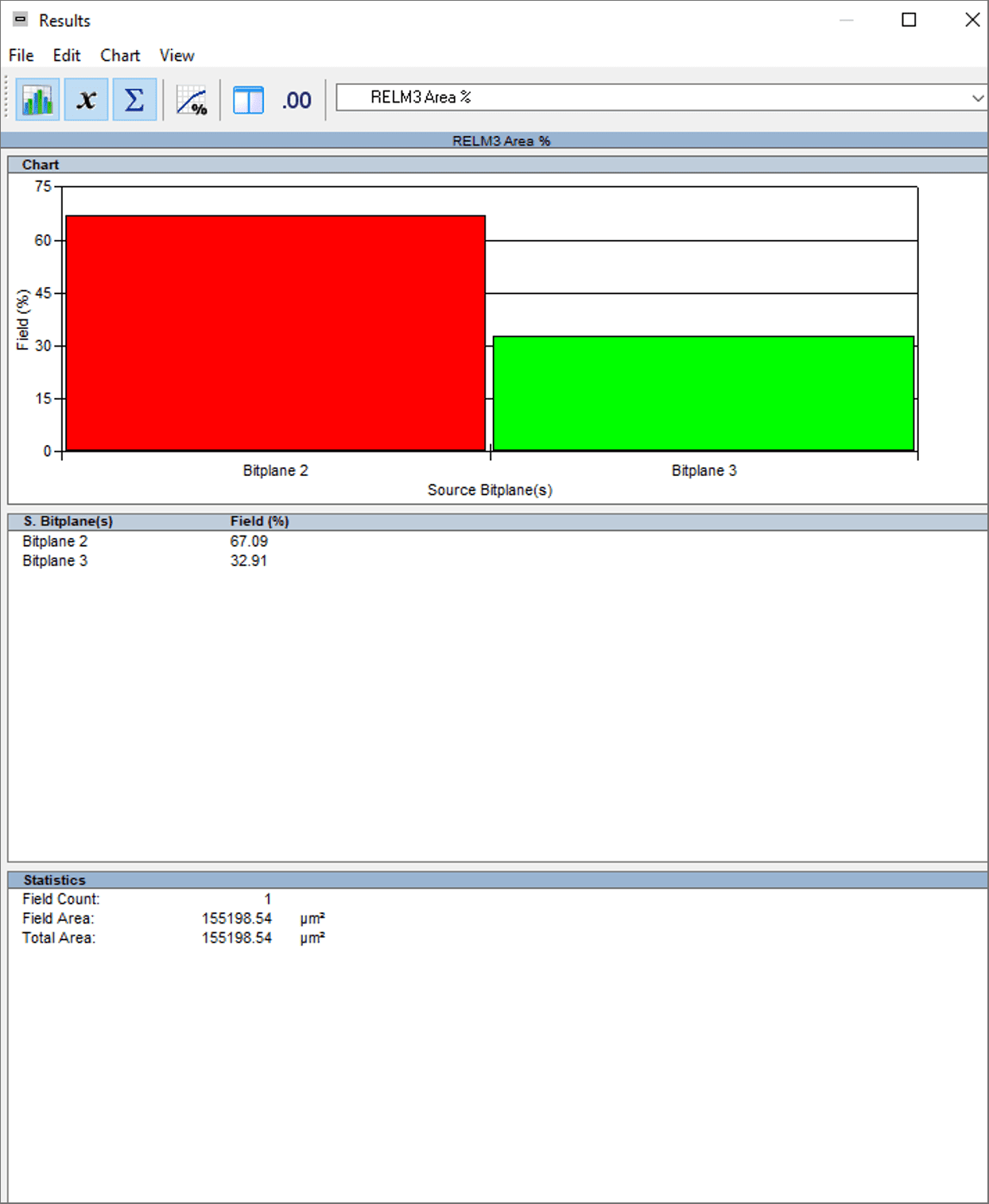

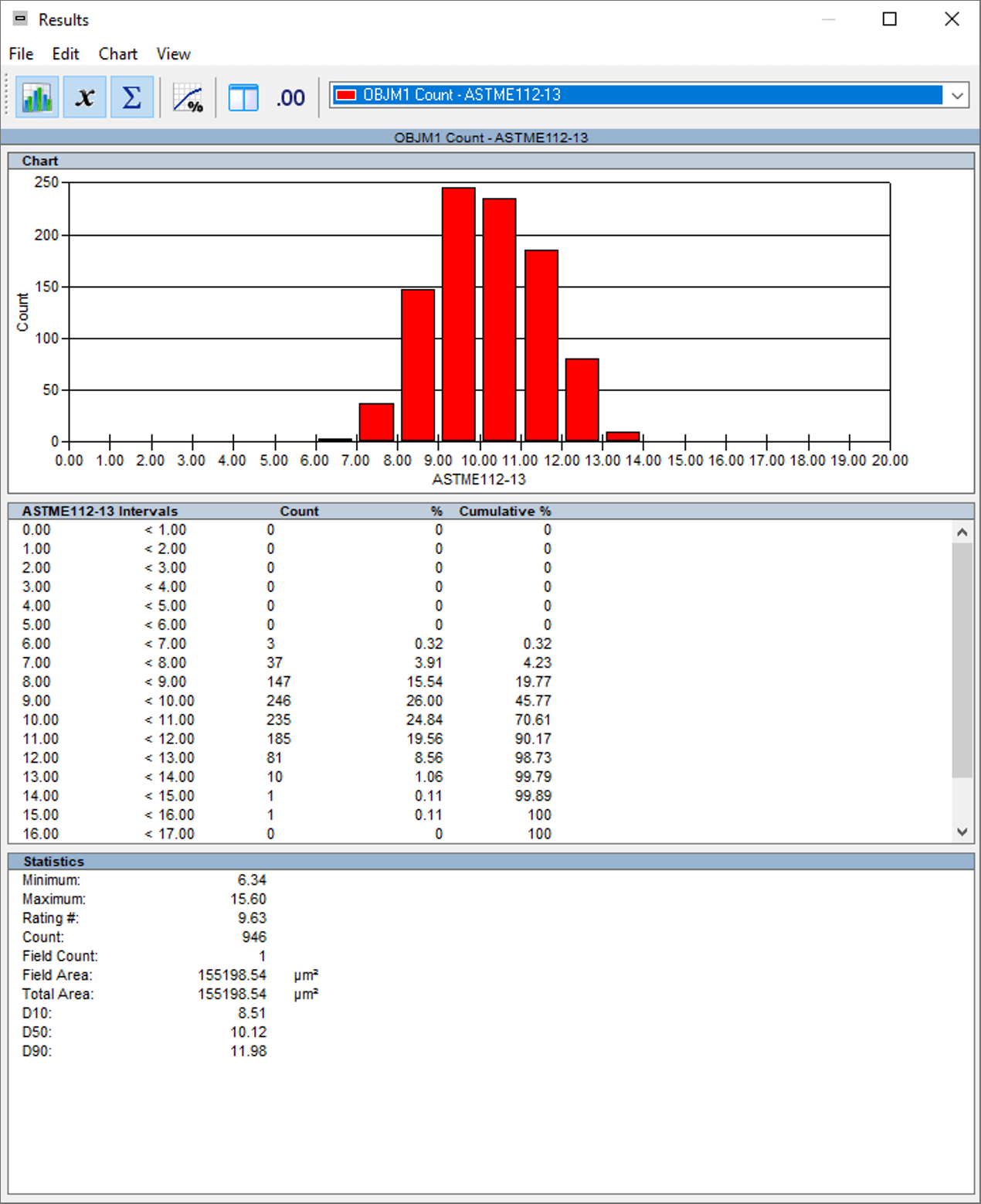

Es werden Messungen der Zeilenstruktur nach ASTM E1258 und der Korngröße nach ASTM E112 durchgeführt. Die Ergebnisse wurden für die Erstellung automatischer Statistiken und Diagramme zusammengefasst. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Die Rohdaten sind mit ihren entsprechenden Objekten verknüpft und können in eine Excel-Datei exportiert werden.
