Grappes d’Al2O3 et évaluation des cavités d’argon
Un échantillon de plaque soumis contient des grappes d’Al2O3 et des cavités d’argon. Clemex Vision PE est appliqué pour déterminer l’évaluation de la zone de chaque caractéristique.
Image 1. La microstructure de l’échantillon de plaque soumis est visualisée à un grossissement de 25X, avec la présence de grappes d’Al2O3 et de cavités d’argon.
Image 2. Les grappes d’Al2O3 sont binarisés en plan de pixels vert. Les grappes dont la surface est inférieure à 10 000 µm2 sont transférés dans le plan de pixels bleu.
BUT
Détecter et mesurer des grappes de particules d’Al2O3 et de cavités d’argon à l’aide de Clemex Vision. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).

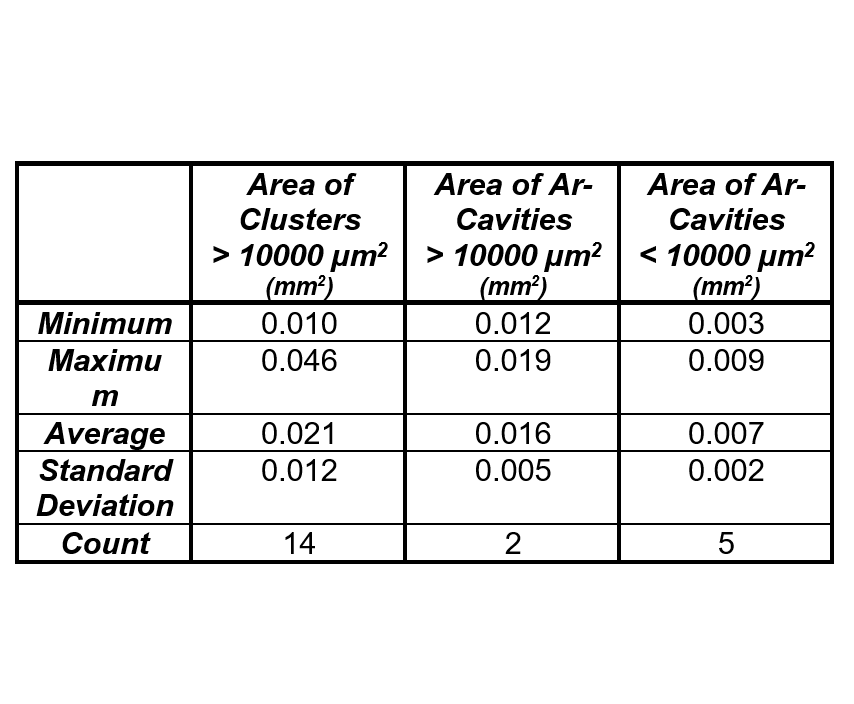

RÉSULTATS

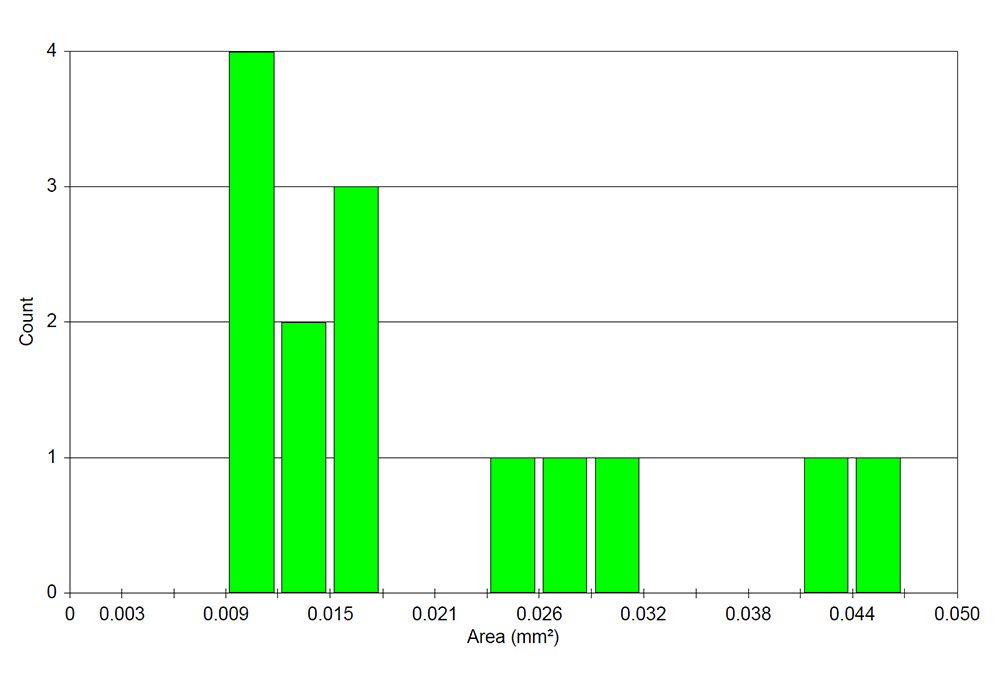

Pour éviter que de grands groupes soient mesurés en tant que groupes distincts lorsqu’ils se trouvent dans la bordure des champs adjacents, un cadre protecteur a été utilisé. Des statistiques et des graphiques automatisés sont générés et cumulés pendant l’analyse de l’échantillon. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes peuvent être exportées au format Excel.
