ANALYSE DES STRUCTURES À BANDES DANS LES ACIERS BIPHASÉS
Un échantillon d’acier montrant la structure à double phase en bande est soumis pour analyse. La détection et la mesure des phases perlitiques-ferritiques ainsi que de la taille du grain ASTM E112 ont été effectuées à l’aide d’un algorithme d’apprentissage machine spécialement conçu pour les aciers biphasés. Cette méthode simplifie grandement la segmentation et est donc plus efficace, en particulier sur un échantillon de grande taille.
Figure 1. Structure biphasée à bandes vue sur 200 X.
Figure 2. La ferrite et la perlite sont automatiquement marquées en rouge et en vert avant la mesure du pourcentage de surface.
Figure 2. Les limites du grain sont détectées à l’aide de l’algorithme ferrite-perlite avant la mesure ASTM E112.
SOLUTION CLEMEX POUR L’ANALYSE DES BANDES
Le logiciel d’analyse d’images Clemex Vision détecte de manière fiable les phases ferritiques et perlitiques et évalue leur bande conformément à la norme ASTM E1268. La taille du grain conforme à la norme ASTM E112 est également obtenue à l’aide du même logiciel, étalonné avec un micromètre porte-objets traçable NIST.
RÉSULTATS

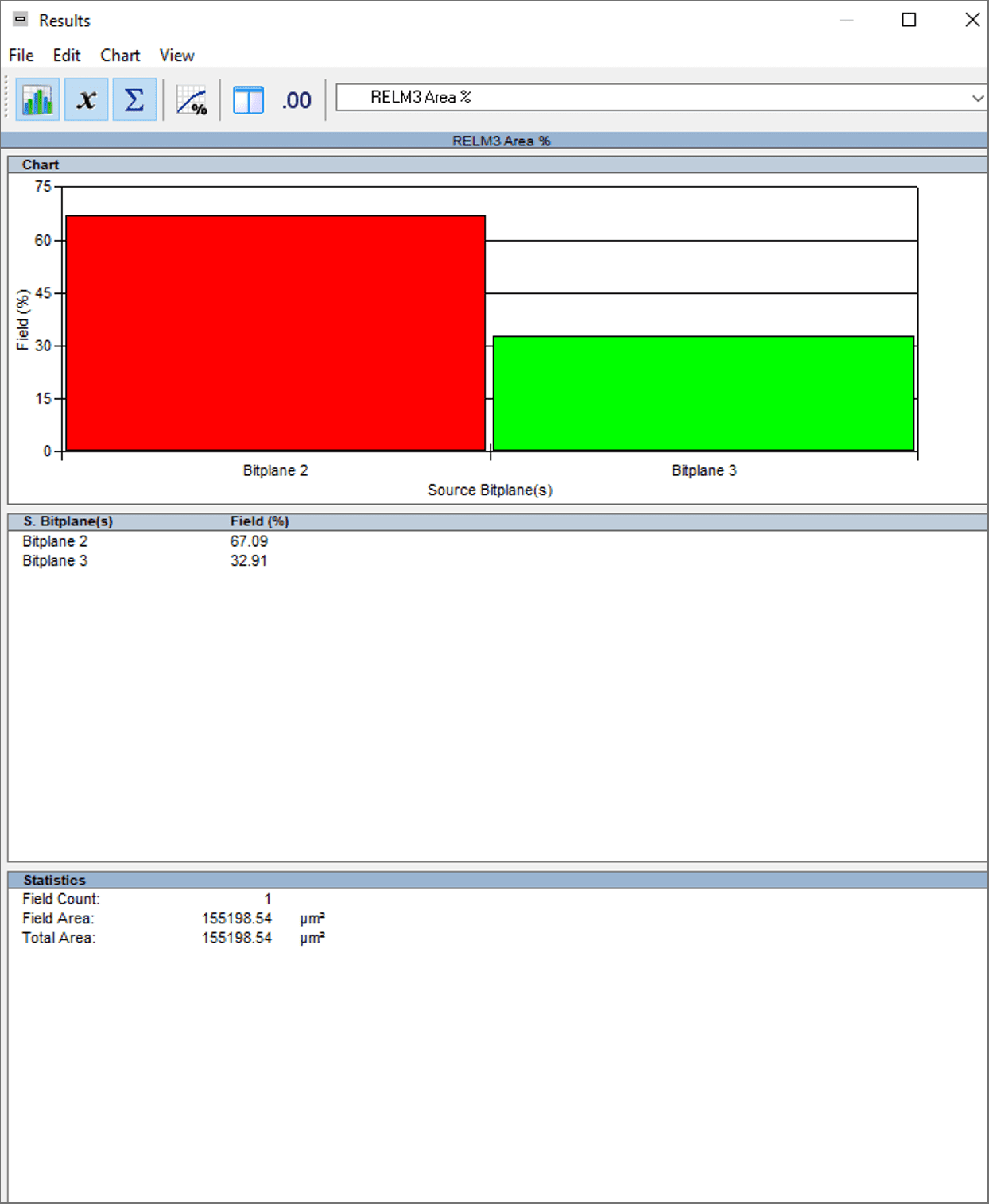

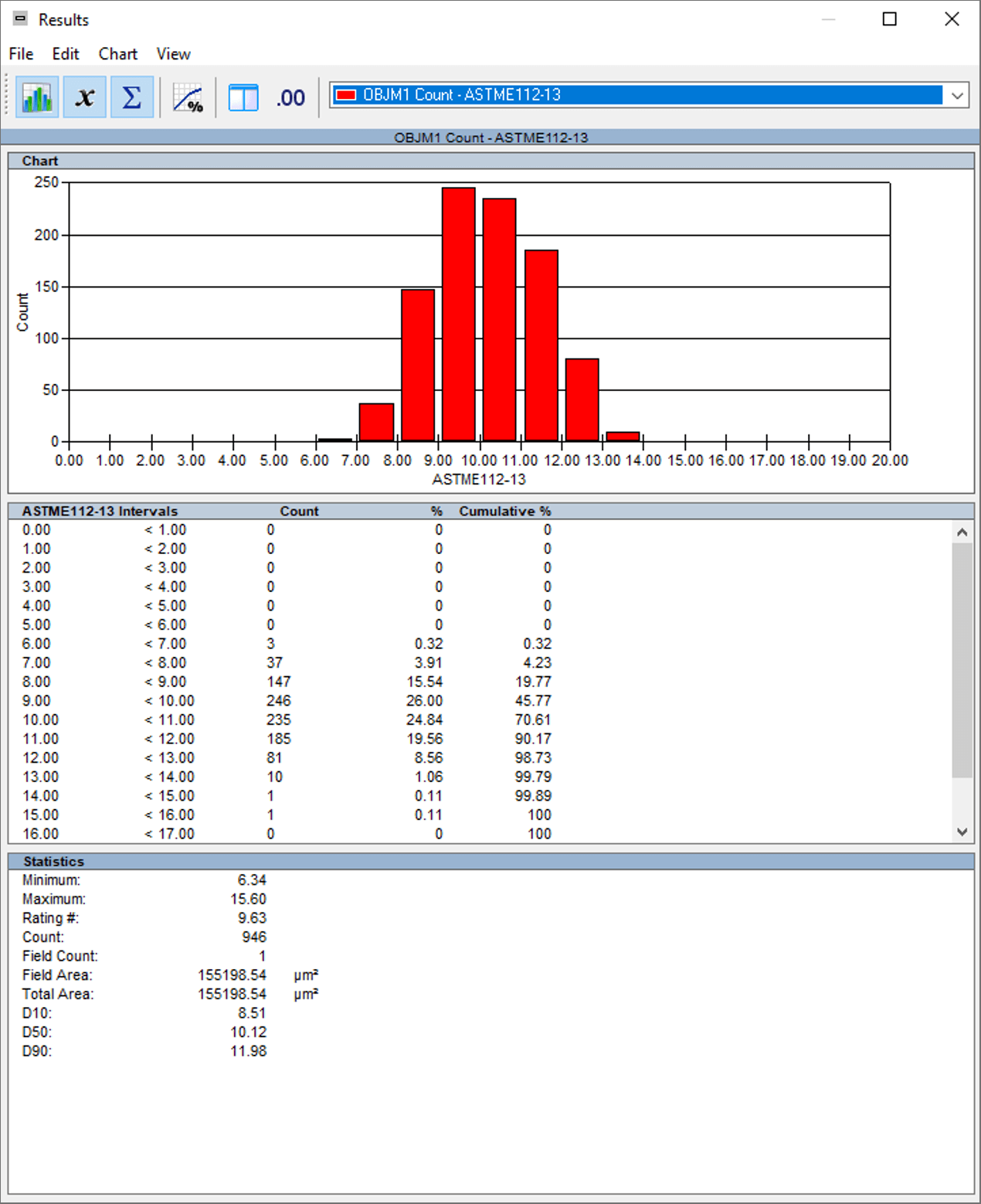

Des mesures de bandes ASTM E1258 et de taille du grain ASTM E112 sont effectuées. Les résultats sont cumulés pour la génération automatique de statistiques et de graphiques. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs et peuvent être exportées au format Excel.
