Analyse de lignage ASTM E1268
Un échantillon d’acier présentant une structure double phase de lignage est soumis à l’analyse.
Image 1. La microstructure de l’acier soumis est présentée ci-dessus. La structure double phase de lignage est affichée avec un grossissement de 200X.
Image 2. Après les opérations de binarisation, la ferrite et la perlite sont affectées respectivement aux plans de pixels verts et bleus.
BUT
Démontrer la capacité du système d’analyse d’image Clemex Vision à distinguer et à mesurer les deux phases et à évaluer leurs lignages conformément à la norme ASTM E1268. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

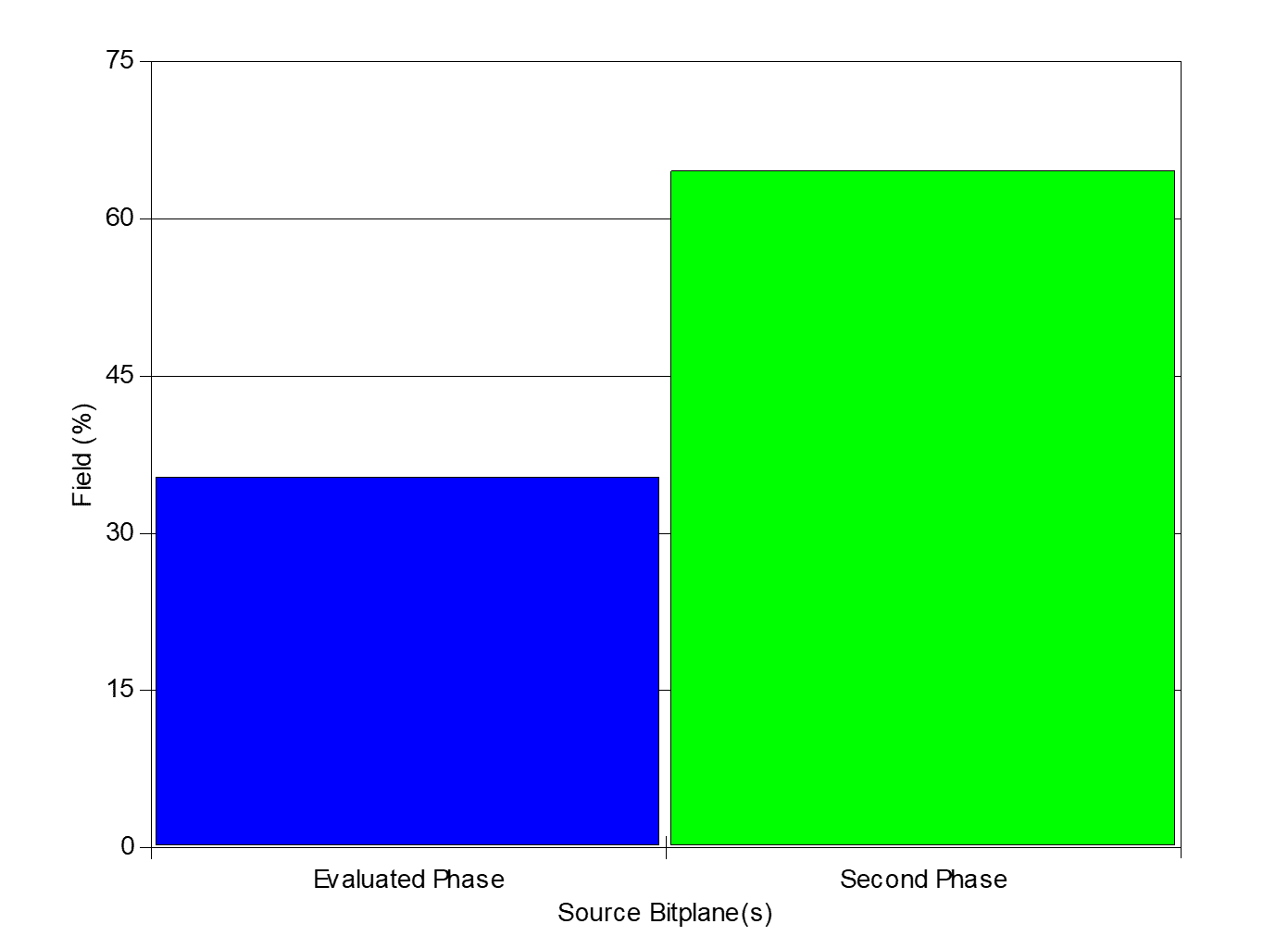

Le pourcentage de surface est effectué sur les deux phases. Alors que d’autres mesures sont effectuées sur la phase d’intérêt (plan de pixels bleu). Des statistiques et des graphiques automatisés sont générés et cumulés pendant l’analyse de l’échantillon. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes peuvent être exportées au format Excel.
