Analyse des carbures dans un alliage à base de nickel
Trois échantillons à base de nickel (marqués comme échantillons 2, 3 et 6) montrant des particules gamma prime et des carbures primaires sont soumis à l’analyse.
Image 1. Partie de l’image d’origine montrant la plus grande particule trouvée dans l’échantillon 6 comme 13,84 microns (0,1691 micron/pixel)
Image 2. Le plus long filon trouvé dans l’échantillon 3 est de 27,26 microns (0,1691 micron/pixel).
BUT
Démontrer la capacité du système d’analyse d’image Clemex Vision à distinguer les particules gamma prime, les carbures primaires et à effectuer des mesures de taille, de forme, d’alignement et de distribution sur ces particules. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

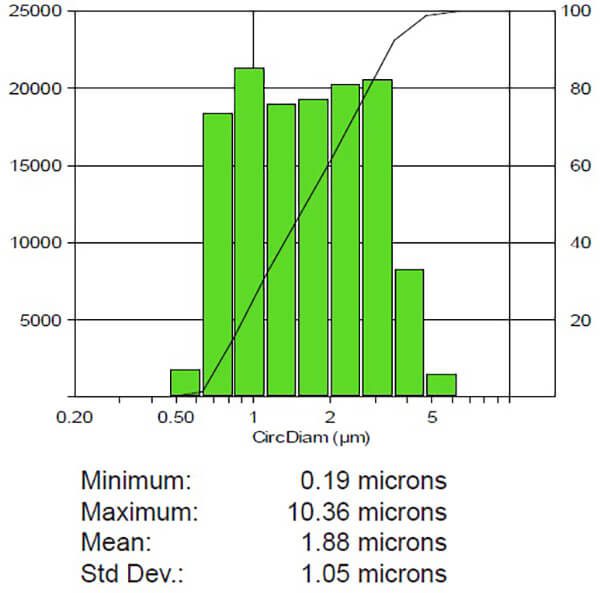

Le diamètre circulaire de toutes les particules et de la zone interparticules a été mesuré. Le libre parcours moyen des particules gamma prime a également été évalué. La superficie respective des zones dénudées et leur pourcentage global de superficie ont été mesurés.
