Morphologie des billes céramiques
Quatre petits flacons sont reçus, contenant des billes utilisées dans l’industrie du raffinage pour fragmenter les molécules de pétrole. Les flacons sont numérotés de 1 à 4. Le flacon 1 contient des billes neuves, le flacon 2 des billes légèrement usées, le flacon 3 des billes usées et le flacon 4 des billes fragmentées.
Image 1. Image d’origine de l’échantillon 3 (bille usée) utilisant des vues Multicouche à 50X.
Image 2. Seuil rouge de la surface de la bille.
Image 3. La transformation Kirsh de l’image d’origine permet de détecter la texture d’usure et de l’associer au plan de pixels vert.
BUT
Démontrer la capacité du système d’analyse d’image Clemex Vision à classer un groupe de billes par degré d’usure. Les classifications mentionnées dans la description de l’échantillon sont celles à utiliser. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

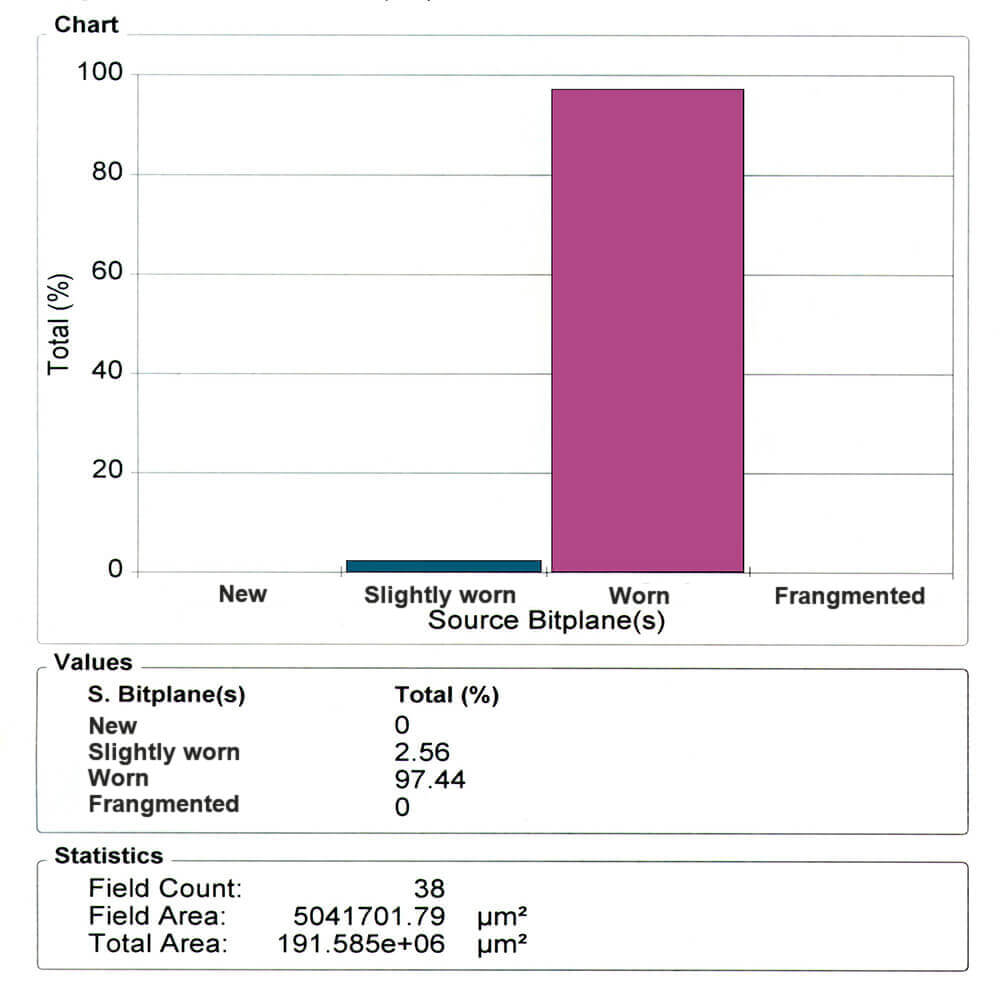

Un graphique du pourcentage de billes dans chaque catégorie générée lors de l’analyse de l’échantillon 3 est affiché. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs à des fins de validation. Les données brutes peuvent également être exportées au format Excel.
