Caractérisation d’un revêtement de pulvérisation thermique
Un échantillon monté d’un revêtement de pulvérisation thermique a été soumis à l’analyse. Clemex Vision PE a été utilisé pour effectuer une analyse de porosité et de phase.
Image 1 . Image type utilisée dans cette analyse. L’agrandissement est de 200X pour un facteur d’étalonnage de 0,5240 μm/pixel. Le modèle utilisé comporte 2 lignes de 10 champs pour une largeur totale de 4 024 microns.
Image 2. Les porosités sont identifiées en vert tandis que la résine du support de fixation de l’échantillon est identifiée en bleu, laissant le revêtement lui-même visible.
BUT
La porosité de la pulvérisation thermique est inévitable. Afin de déterminer si le revêtement a été appliqué de manière adéquate, sa porosité doit être évaluée. Le rapport PDF ci-dessous démontre et aborde la capacité de Clemex Vision PE à discriminer et à mesurer la porosité du revêtement.
RÉSULTATS

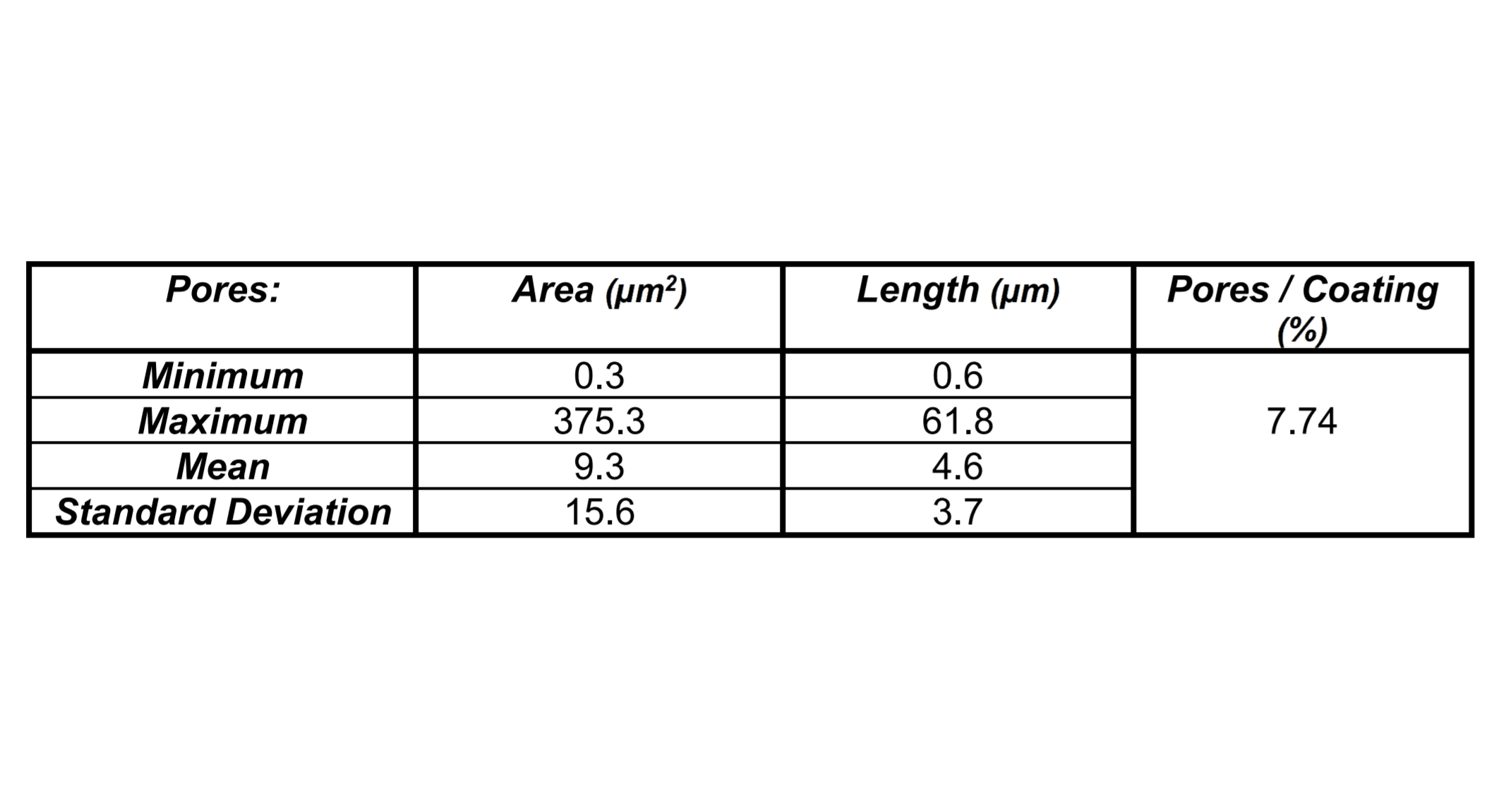

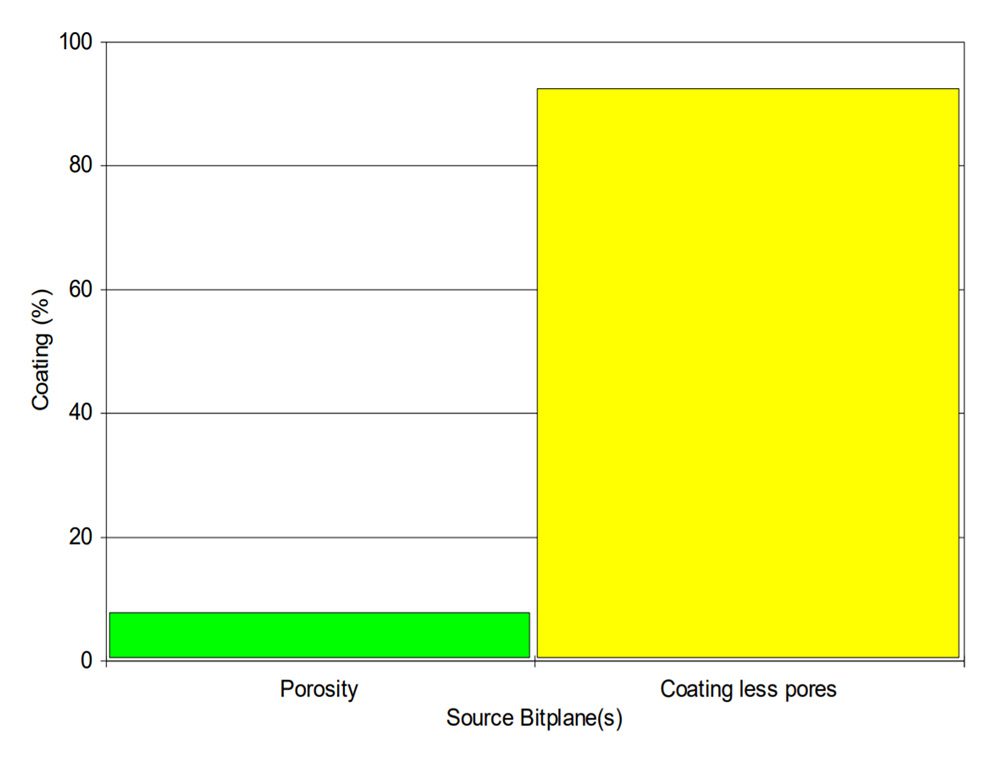

Clemex Vision PE est utilisé pour identifier, mesurer et fournir des statistiques sur les pores trouvés dans le revêtement thermique. Les résultats sont résumés dans le tableau ci-dessous. Cliquez sur Télécharger le PDF au bas de cette page pour plus d’information sur cette analyse.
