Caractérisation du revêtement
Dans cette application, Clemex Vision PE distingue les deux revêtements et la couche de peinture pour produire des mesures de distribution de la longueur.
Image 1. La microstructure de la feuille métallique est visualisée avec un grossissement de 500X. Environ 90 champs sont analysés de chaque côté de l’échantillon.
Image 2. Gauche : Contours du revêtement en rose et couche de peinture en bleu sur l’image grise transformée (pied court). Droite : Les mêmes plans de pixels se transforment en lignes de mesure et se superposent à l’image grise reconstituée (Multicouche).
BUT
Démontrer la capacité du système d’analyse d’image Clemex Vision à distinguer et à mesurer les deux revêtements et la couche de peinture. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

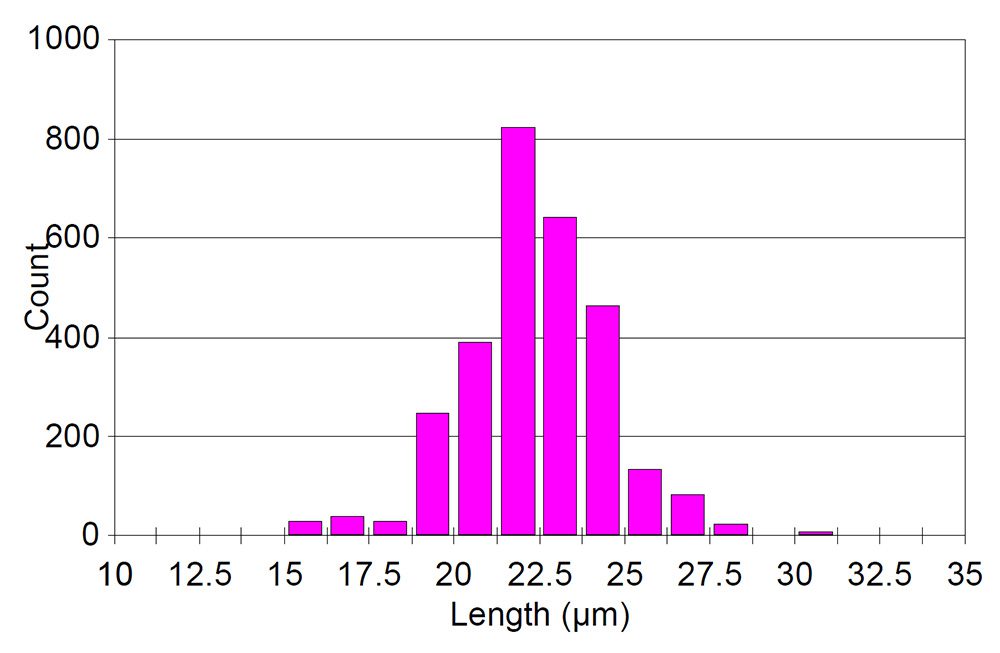

Des mesures sont effectuées sur les lignes de mesure pour obtenir une distribution de l’épaisseur du revêtement. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs à des fins de validation. Les données brutes peuvent également être exportées au format Excel.
