Caractérisation du revêtement des carbures de silicium
Un échantillon recouvert de carbure de silicium est soumis. Clemex Vision PE est choisi pour identifier chaque couche et mesurer l’épaisseur du revêtement.
Image 1. La microstructure du revêtement en carbure de silicium est visualisée avec un grossissement de 500X. La moitié est couverte par la couche de binarisation à des fins de démonstration.
Image 2. L’image d’origine après plusieurs opérations de gris.
Image 3. Détection finale de la superposition des trois couches par rapport à l’image d’origine.
Image 4. Image agrandie de la détection du revêtement central. Chaque ligne est mesurée pour obtenir une distribution de l’épaisseur du revêtement.
BUT
Démontrer la capacité du système d’analyse d’image Clemex Vision à effectuer l’analyse de revêtement sur des échantillons contenant trois revêtements. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).

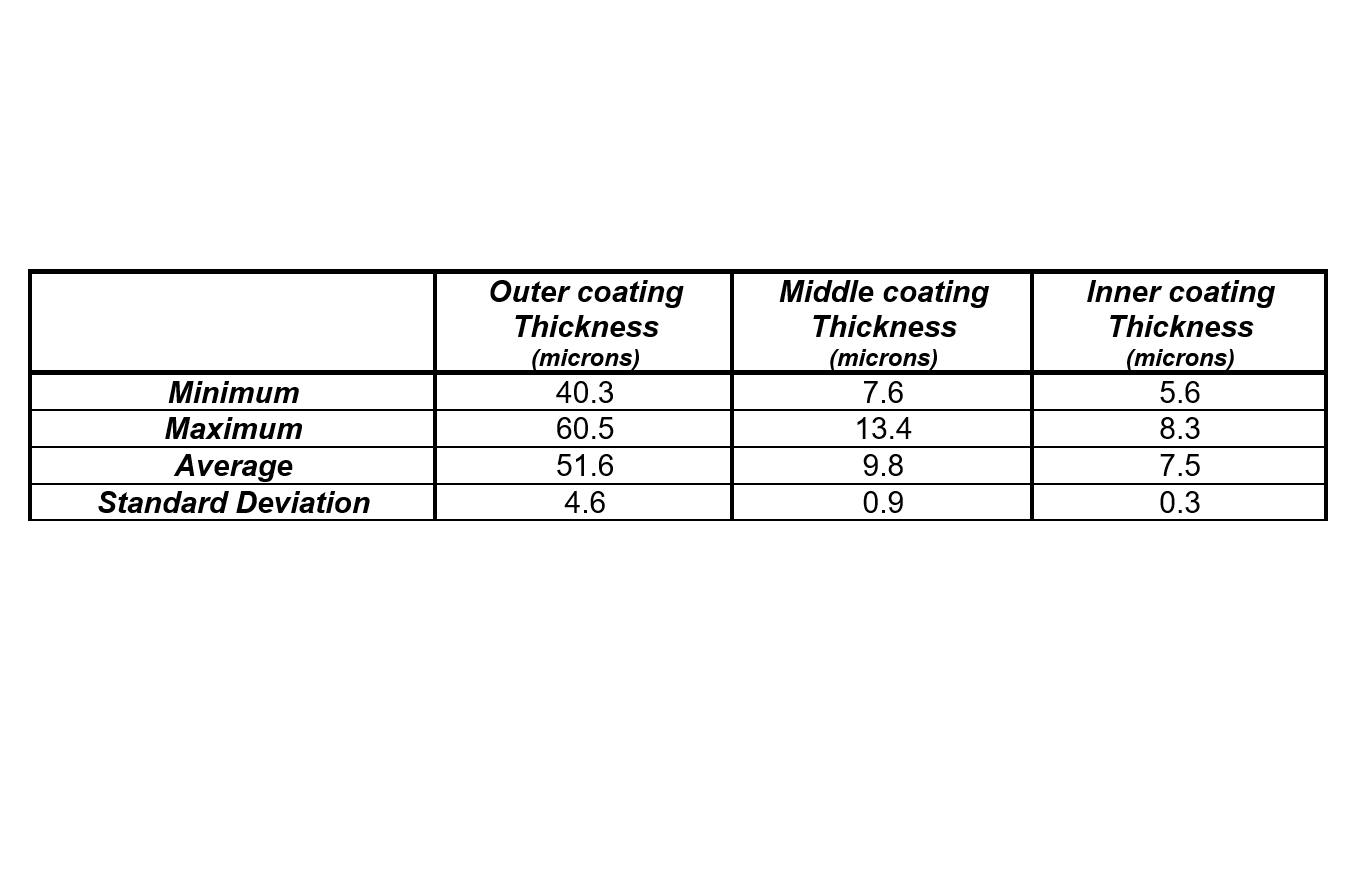

RÉSULTATS
Des mesures sont effectuées sur les lignes de mesure pour obtenir une distribution de l’épaisseur du revêtement. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs à des fins de validation. Les données brutes peuvent également être exportées au format Excel.
