Caractérisation de la taille de grains dans les alliages d’aluminium
Dans ce rapport, l’analyse d’image est utilisée pour déterminer la granulométrie pour sept spécimens d’aluminium anodisés : trois échantillons de Al + 1.0 Si, deux de Al + 1.0 Si + 0.5 Cu et deux autres de Al + 0.5 Cu.
Image 1. Image type de grains d’aluminium, capturée avec un objectif d’agrandissement 40x pour cette analyse. Le facteur d’étalonnage est de 2,9940 microns/pixel. L’analyse a nécessité une lumière polarisée et a été effectuée sur neuf champs. Chaque champ couvrait 2 626 842 µm2 (environ 2,63 mm2) de l’échantillon.
Image 2. Discrimination préliminaire du grain (gauche). Les grains rugueux sont isolés et subdivisés (à droite) avant d’effectuer les mesures ASTM E112.
BUT
Cette étude démontre la capacité de Clemex Vision PE à distinguer et à mesurer tous les grains et précipités dans le champ de vision. La discussion qui s’ensuit explique les défis impliqués dans cette analyse.
RÉSULTATS

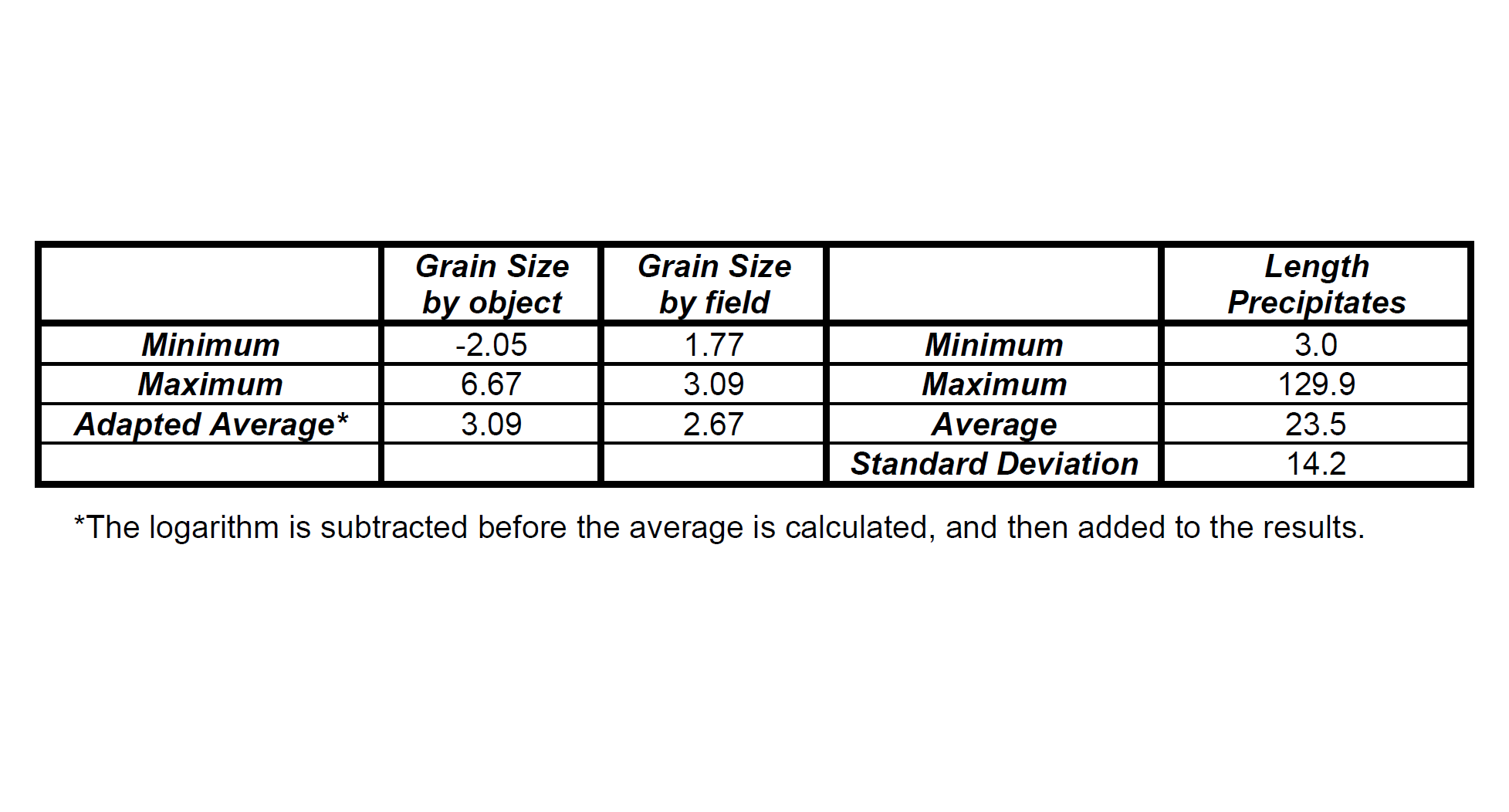

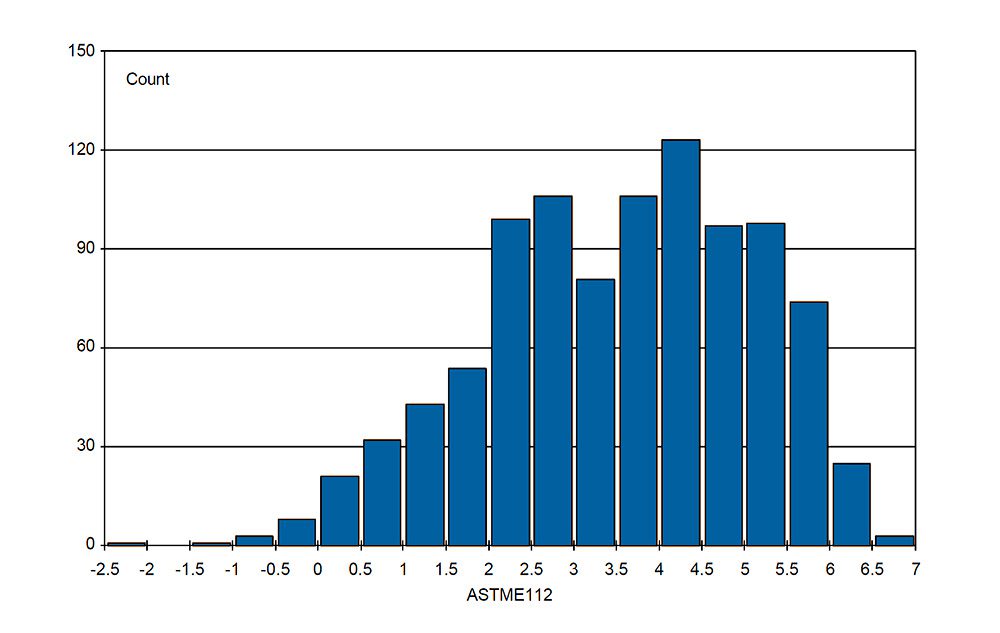

Des mesures de la taille des grains (ASTM E112) ont été effectuées par objets et par champs. Les graphiques statistiques et un résumé des résultats peuvent être exportés directement à partir du logiciel.
