Taille du grain dans l’acier austénitique
Une image d’acier inoxydable austénitique est soumise aux fins d’analyse. Les taches de gravure, les marques de polissage et les précipités de carbure dans le grain ou sur les bords du grain rendent les seuils traditionnels incohérents. Un algorithme d’apprentissage machine spécialement développé pour les grains austénitiques permet une segmentation fiable en une seule étape.
Figure 1. Image de l’acier inoxydable austénitique à 100 X.
Figure 2. Le joint du grain est classé selon l’algorithme austénitique avant la mesure.
SOLUTION CLEMEX POUR GRAINS AUSTÉNITIQUES
La détection et la mesure reproductibles de la taille du grain conformément à la norme ASTM E112 ont été effectuées à l’aide du logiciel d’analyse d’images Clemex Vision étalonné à l’aide d’un micromètre porte-objets traçable au NIST.
RÉSULTATS

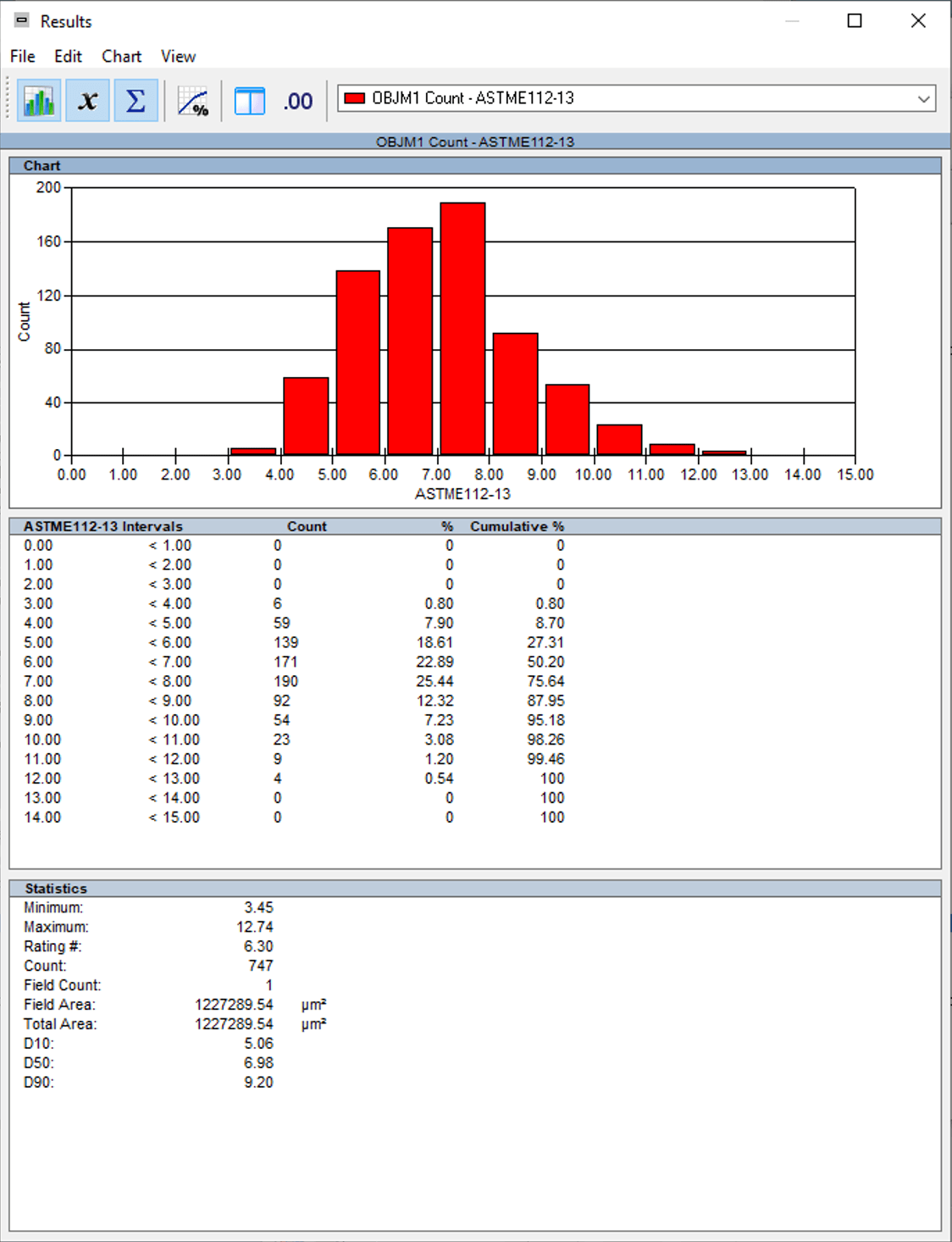

Les mesures de taille du grain ASTM E112 sont effectuées. Les résultats sont cumulés pour la génération automatique de statistiques et de graphiques. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs et peuvent être exportées au format Excel.
