Taille de grains dans l’acier martensitique
Une image d’acier inoxydable martensitique est soumise aux fins d’analyse. L’absence de limites claires du grain rend les structures martensitiques difficiles à segmenter à l’aide des méthodes traditionnelles basées sur des seuils. Un algorithme d’apprentissage machine spécialement conçu pour l’acier martensitique permet une détection reproductible en une seule étape.
Figure 1. Image des grains d’une structure martensitique à 100 X.
Figure 2. Les limites de grains sont détectées à l’aide de l’algorithme martensitique avant la mesure.
SOLUTION CLEMEX POUR GRAINS MARTENSITIQUES
La détection et la mesure reproductibles de la taille du grain conformément à la norme ASTM E112 ont été effectuées à l’aide du logiciel d’analyse d’images Clemex Vision étalonné à l’aide d’un micromètre porte-objets traçable au NIST.
RÉSULTATS

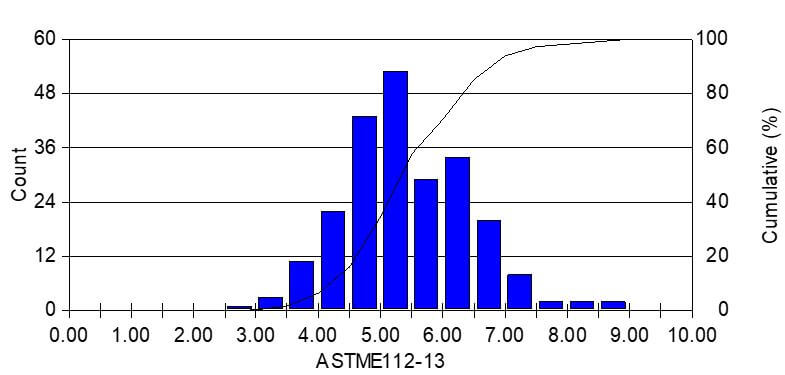

Les mesures de taille du grain ASTM E112 sont effectuées. Les résultats sont cumulés pour la génération automatique de statistiques et de graphiques. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs et peuvent être exportées au format Excel.
