Taille des lamelles de graphite dans la fonte grise conformément à la norme ASTM A247
Des images de fonte grise de différentes tailles de lamelles de graphite sont soumises pour caractérisation et classification des tailles conformément à la norme ASTM A247.
Image 1. Partie de l’image d’origine capturée à 100X (1,27 µm/pixel).
Image 2. Vue de contour des lamelles de graphite mesurées. Notez que la plus longue lamelle de graphite était la première partie d’un groupe de lamelles de graphite.
BUT
Démontrer la capacité de l’analyse d’image de Clemex Vision à mesurer la taille maximale (longueur) des lamelles de graphite et trouver la plus longue. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

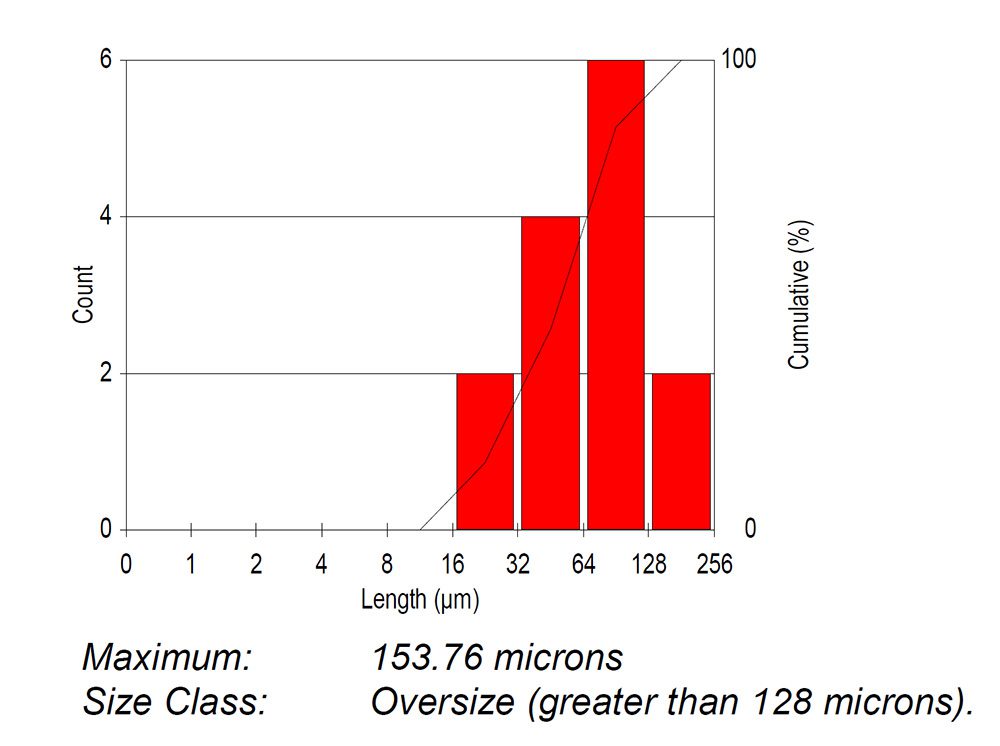

La mesure de la longueur est effectuée sur chaque élément distinct du plan de pixels rouge. Des statistiques et des graphiques automatisés sont générés et cumulés lors de l’analyse de plusieurs images. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs à des fins de validation. Les données brutes peuvent également être exportées au format Excel, ce qui permet de créer une macro automatisée pour trouver la classe de taille.
