Analyse granulométrique de polymère
Trois échantillons de poudre de Methocel ont été soumis à l’analyse. La poudre a été répartie directement sur une lame pour évaluation. Les mesures effectuées dans cette étude étaient la surface, la longueur, le diamètre circulaire, la sphéricité, le rapport d’aspect et la rugosité.
Image 1. Image d’origine à 100x (1,28 micron/pixel). La lumière transmise avec un grossissement de 100x a été utilisée.
Image 2. Les artéfacts et les particules sectionnés par le champ de vision sont éliminés.
Image 3. Les particules connectées sont isolées dans le plan de pixels vert à l’aide d’un outil de tri (transfert d’objet par limites) en fonction de leur forme irrégulière. L’outil binaire séparé est ensuite appliqué pour déconnecter certaines particules en contact.
Image 4. Particule la plus longue trouvée dans l’échantillon PL15.
BUT
Démontrer que le système d’analyse d’image Clemex Vision peut distinguer les particules, les compter et mesurer leur taille et
leur forme.
RÉSULTATS
Des mesures de surface, de longueur, de diamètre circulaire, de sphéricité, de rapport d’aspect et de rugosité sont effectuées sur chaque particule.

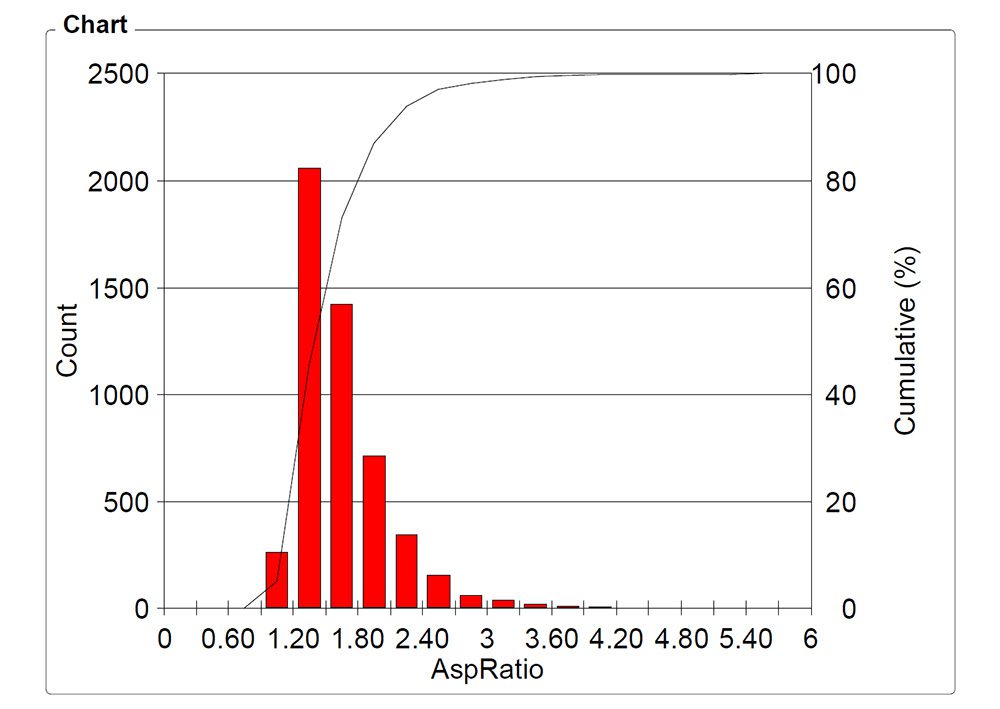

Des statistiques automatisées (y compris le nombre) et des graphiques sont générés et cumulés pour l’ensemble de l’analyse.
