COMPTAGE DES PARTICULES SUR LA MEMBRANE
Une membrane circulaire, fixée sur une lame, est soumise pour analyse selon la norme USP 788.
Image 1. Image d’origine à 100X (1,27 µm/pixel).
Image 2. Vue binarisée des particules détectées finales mesurées.
Image 3. Image d’origine à 100X.
Image 4. Vue binarisée des particules détectées finales.
BUT
Démontrer la capacité du système d’analyse d’images Clemex Vision à distinguer et à mesurer automatiquement le dépôt de particules sur la membrane. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS
Un éclairage oblique est utilisé dans cette analyse. La lumière est projetée selon un certain angle sur la surface de manière à pouvoir discerner les éléments avec un plus grand contraste que l’éclairage normal en fond clair.

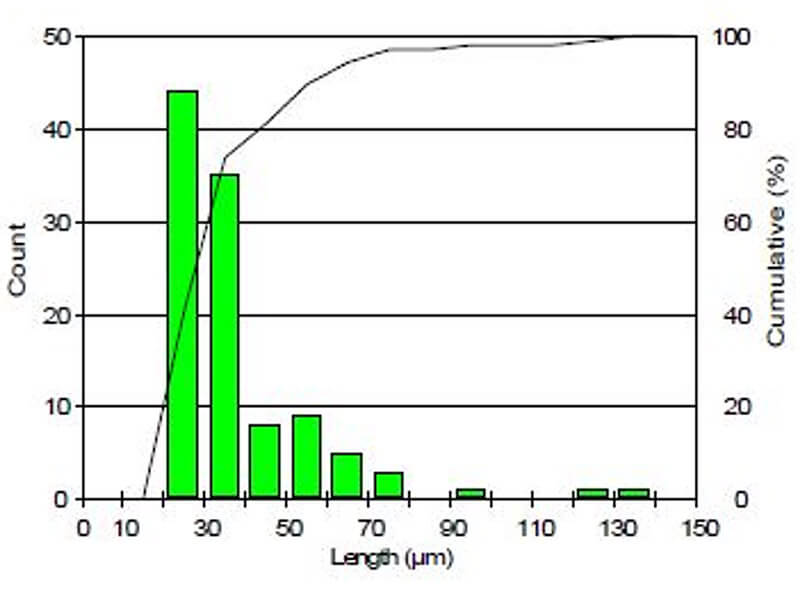

Les mesures de longueur sont effectuées uniquement sur des particules de plus de 25 microns. Un cadre protecteur est utilisé afin d’éviter une mesure erronée des éléments segmentés par le champ de vision. Les résultats ont été cumulés pour la production automatique de statistiques et de graphiques. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes peuvent être exportées au format Excel.
