Caractérisation des particules de sable
Une petite poche de sable a été soumise à l’analyse. Un système d’analyse d’image a été utilisé pour obtenir une granulométrie (longueur) des particules
de sable.
Image 1. La microstructure du sable dispersé est visualisée à un grossissement de 50X avec la lumière transmise.
Image 2. Particules isolées par une instruction de transfert d’objet sur rugosité. Les particules en contact sont laissées en bleu.
BUT
Démontrer la capacité du système d’analyse d’image Clemex Vision à obtenir une granulométrie (longueur) des particules de sable. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

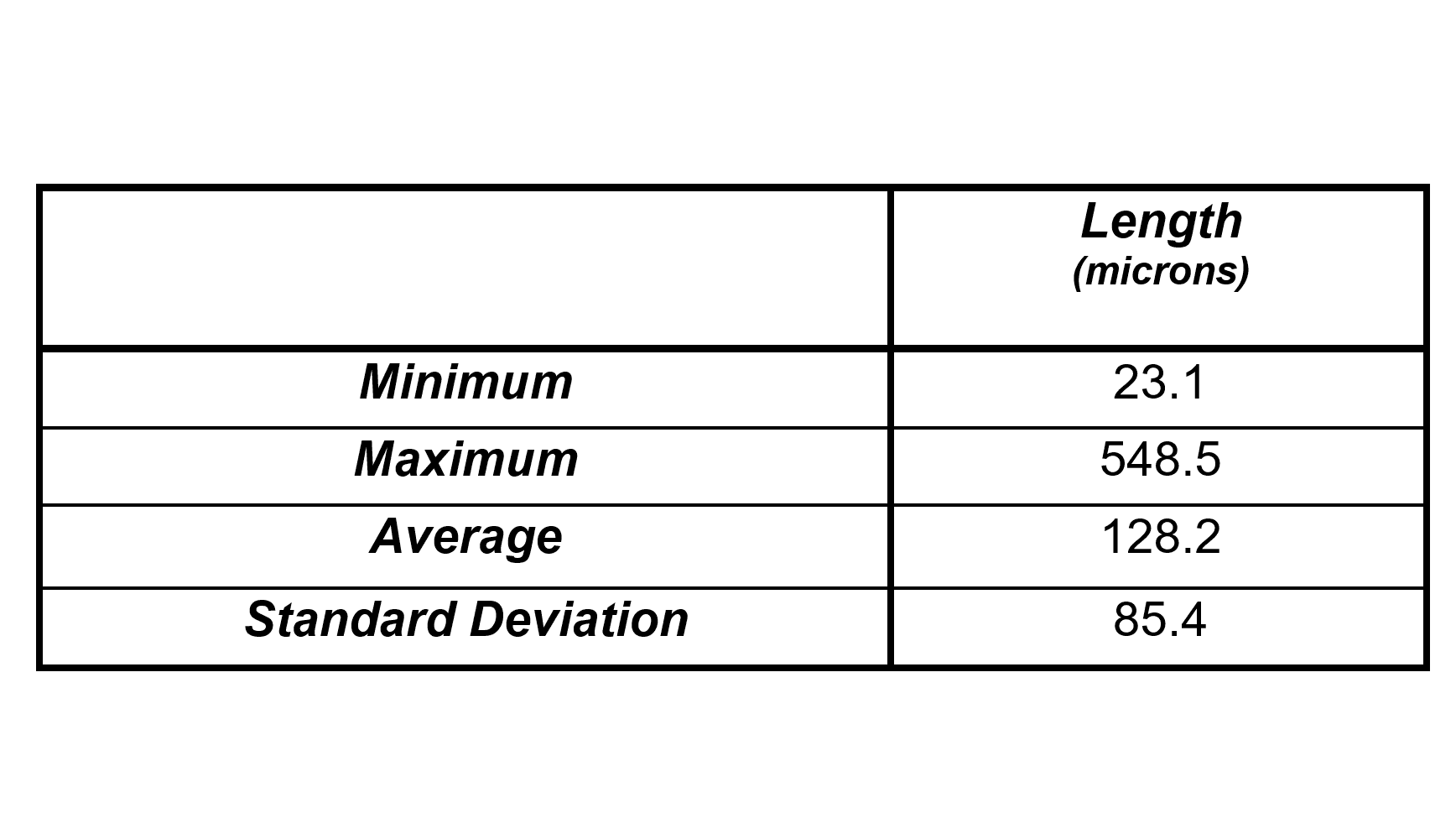

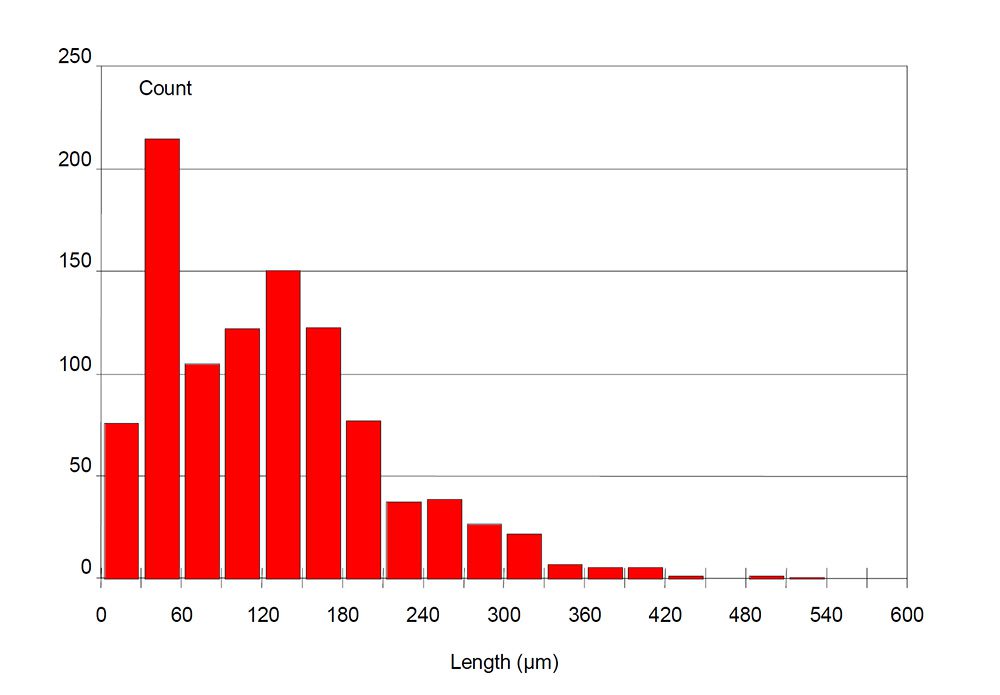

Les mesures de longueur sont effectuées sur les particules de sable. Des statistiques et des graphiques automatisés sont générés et cumulés pendant l’analyse de l’échantillon. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes peuvent être exportées au format Excel.
