Analyse de soudure
Dans cette note d’application, Clemex Captiva est sélectionné pour mesurer l’angle et la longueur du composant intéressé sur une image de soudage en angle.
L’image de soudage soumise à l’origine est affichée avec un grossissement de 10X.
Six caractéristiques généralement mesurées sur les pièces soudées.
BUT
Démontrer la capacité du système d’analyse d’image Clemex à mesurer une séquence de caractéristiques précises sur les pièces soudées. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

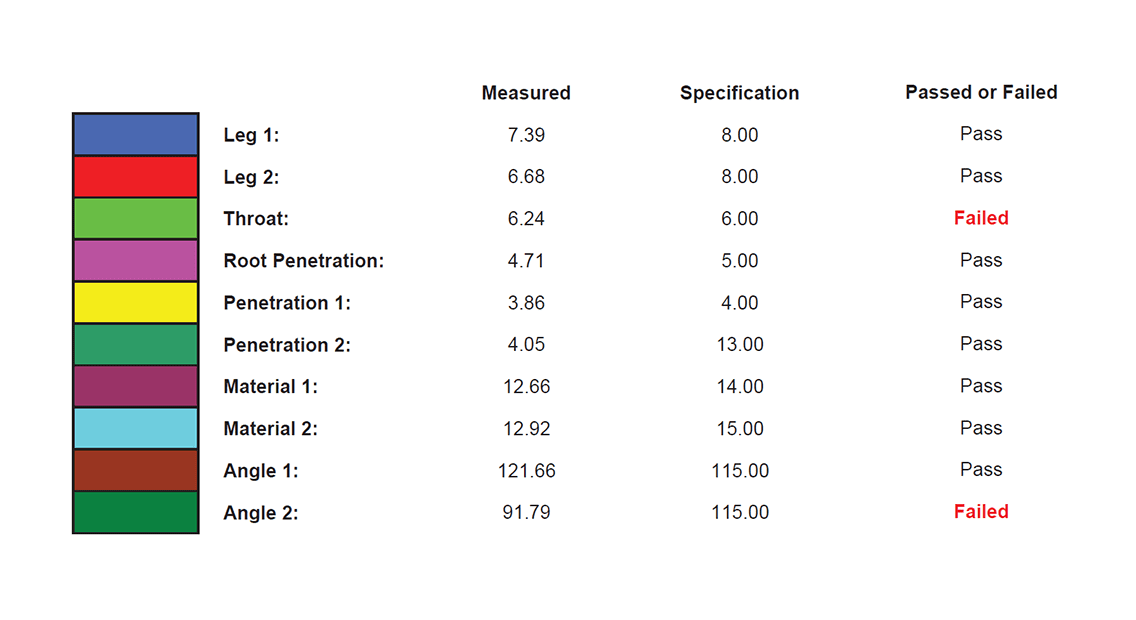

Les mesures d’angle et de longueur ont été effectuées sur chaque caractéristique tracée. Des statistiques et des graphiques automatisés ont été générés et sont cumulés en cas d’analyse de plusieurs images dans la même séquence. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision ou Captiva, et enregistrés pour une utilisation ultérieure. Un rapport personnalisé a été créé à l’aide du module Générateur de rapports, afin de se conformer aux normes industrielles. Les données brutes sont liées à leurs objets respectifs à des fins de validation. Les données brutes peuvent également être exportées au format Excel.
