Cote d’inclusion standard
Cette note d’application couvre l’analyse de deux échantillons d’acier dans un seul support pour la classification des inclusions non métalliques à l’aide de Clemex CIR.
Image 1. Une grande inclusion se trouve dans l’acier. Cette inclusion s’étend sur plusieurs champs. Sa longueur complète est détectée, mesurée et prise en compte dans la valeur nominale finale et la détection de champ le plus sale.
Image 2. Il s’agit de la carte d’inclusion de l’échantillon 2. Les champs les plus sales pour les inclusions fines et lourdes de chaque type sont identifiés par des cadres de sélection colorés pour faciliter le processus d’analyse.
BUT
Ce document présente la capacité du logiciel Clemex Inclusion Rating (CIR) à distinguer, classer, mesurer et évaluer les inclusions trouvées dans les échantillons soumis. Les résultats sont rapportés conformément aux normes ASTM E45, JIS G 0555 et DIN K.
RÉSULTATS

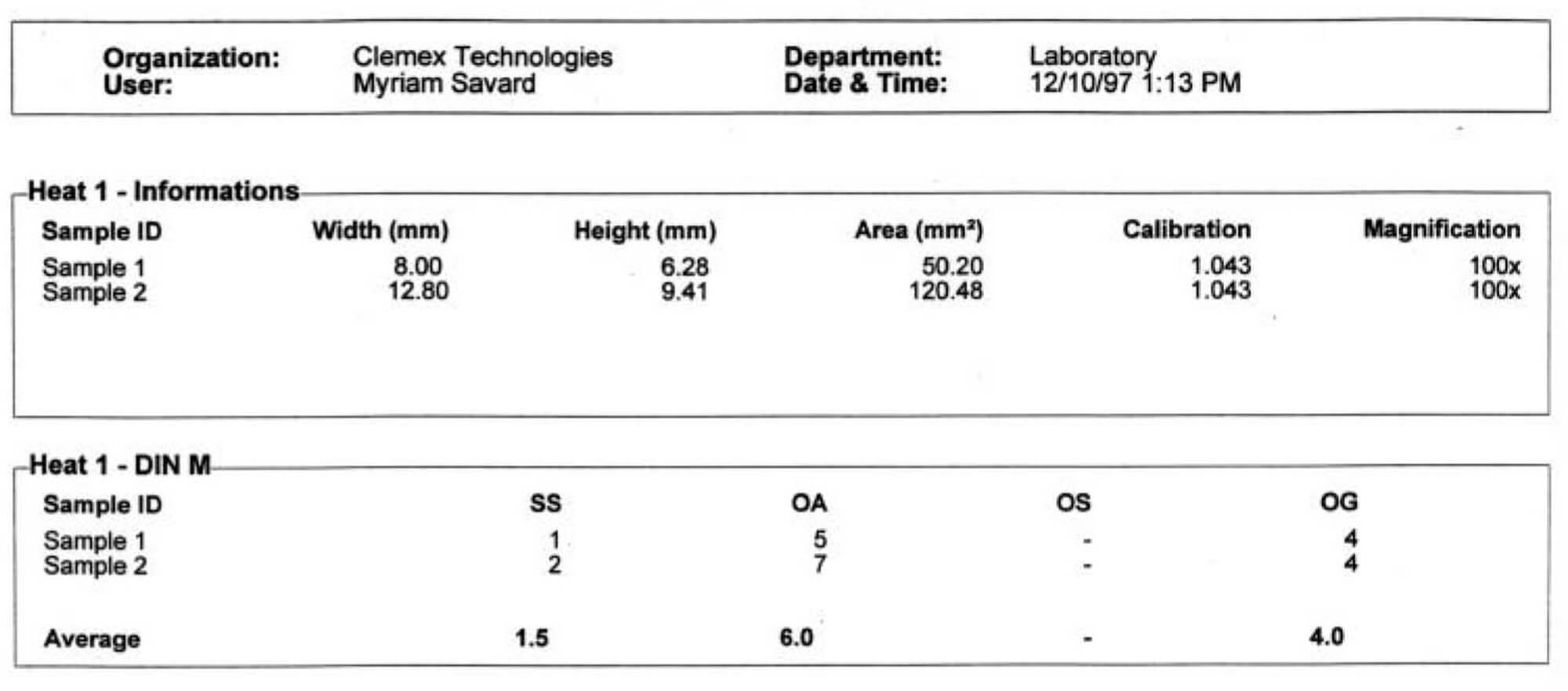

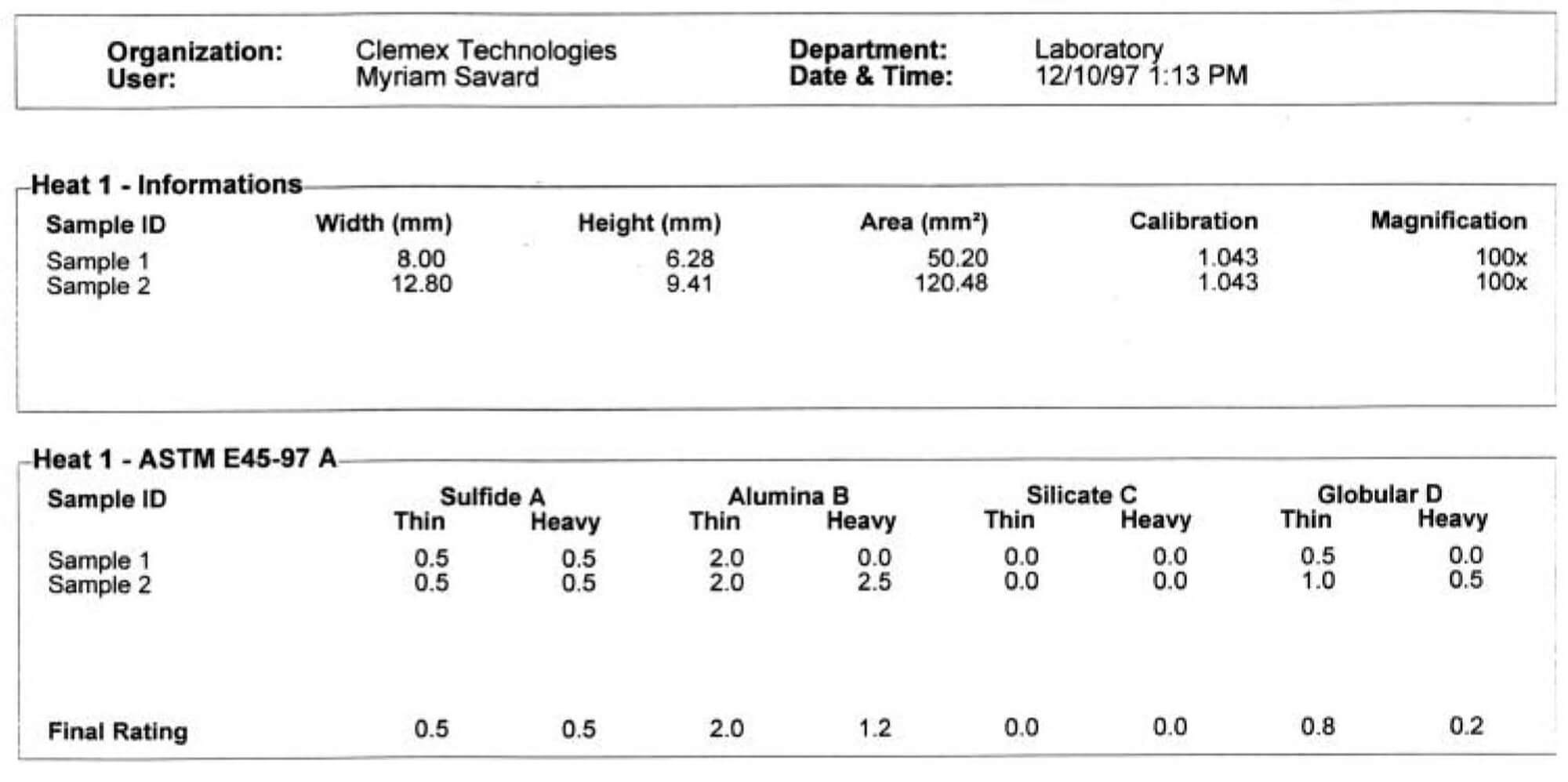

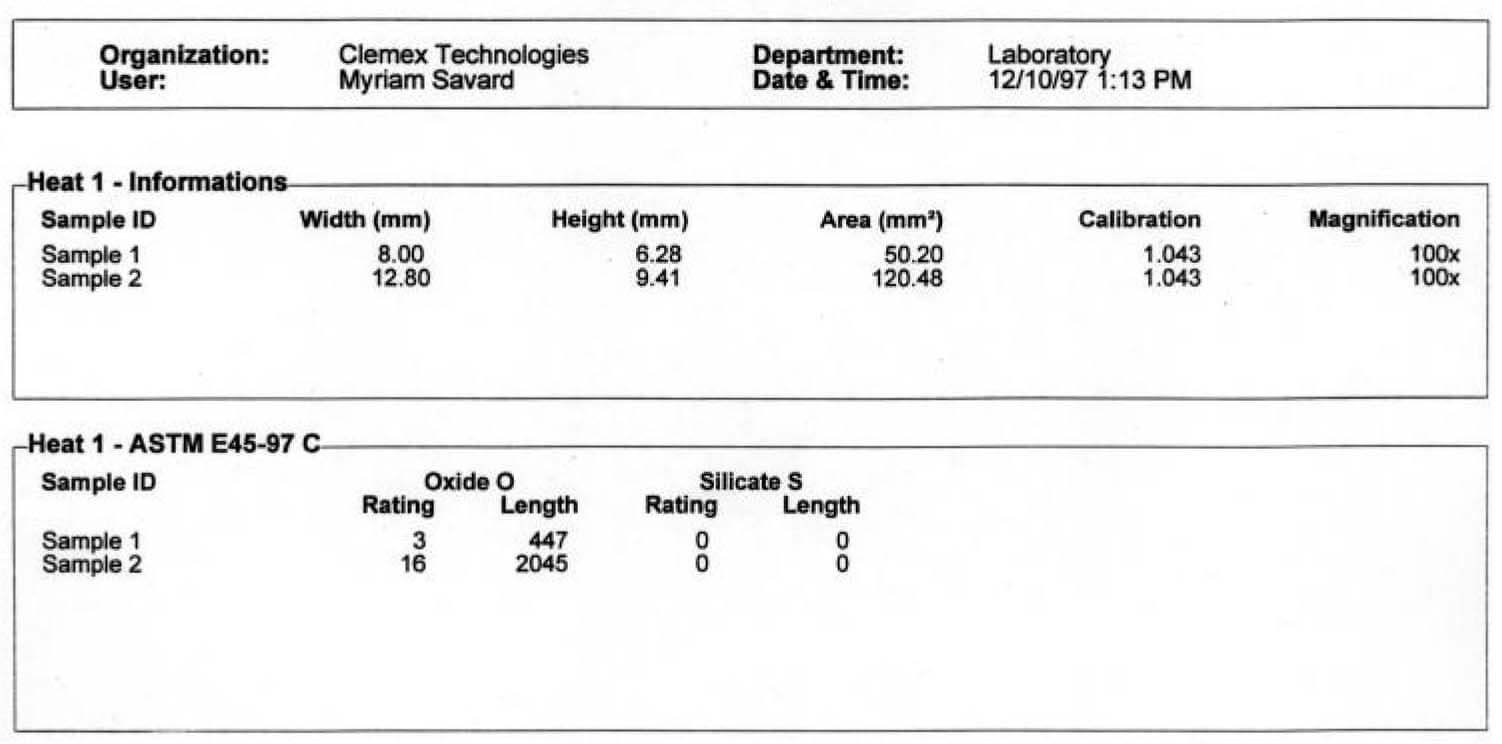

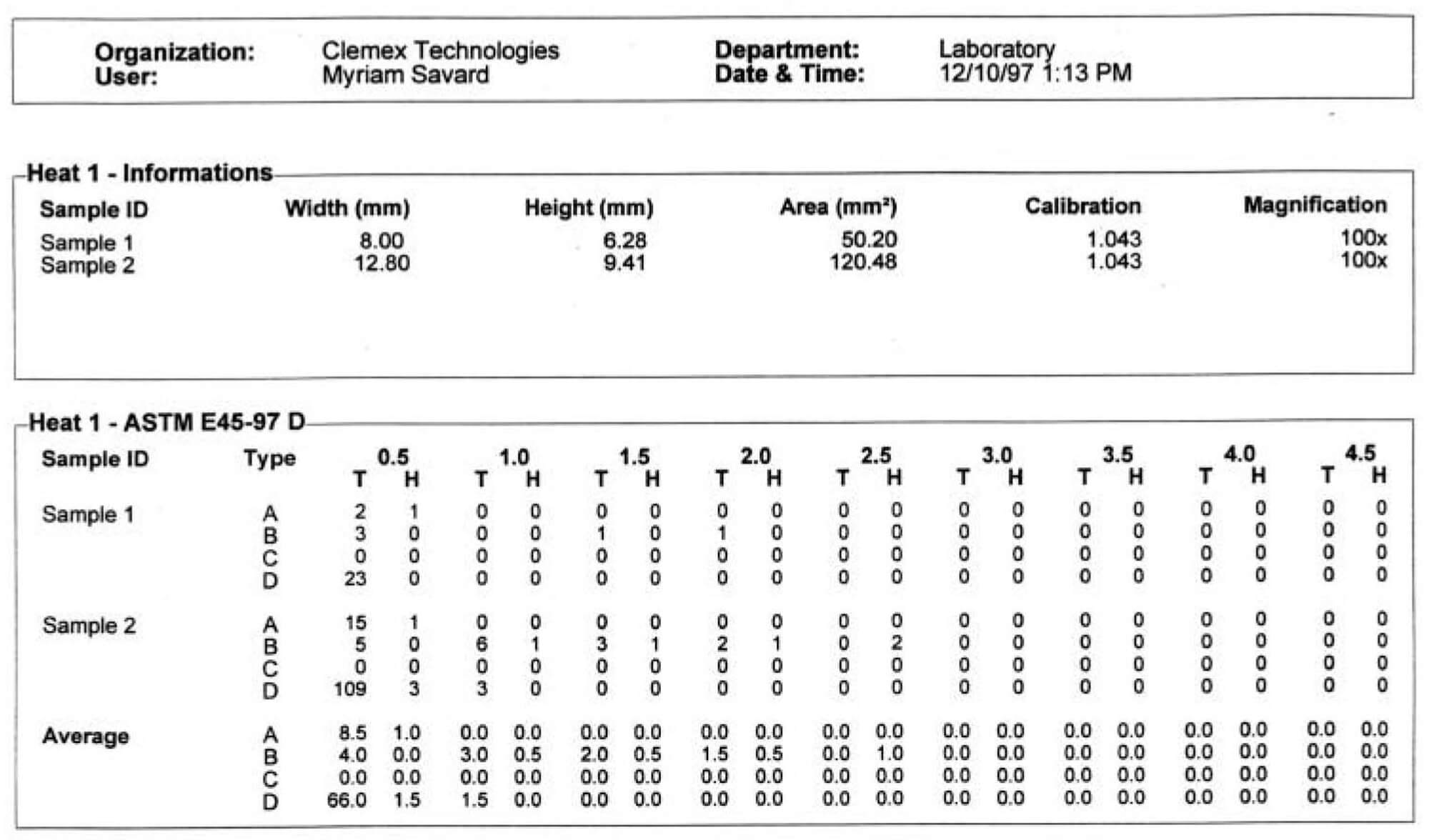

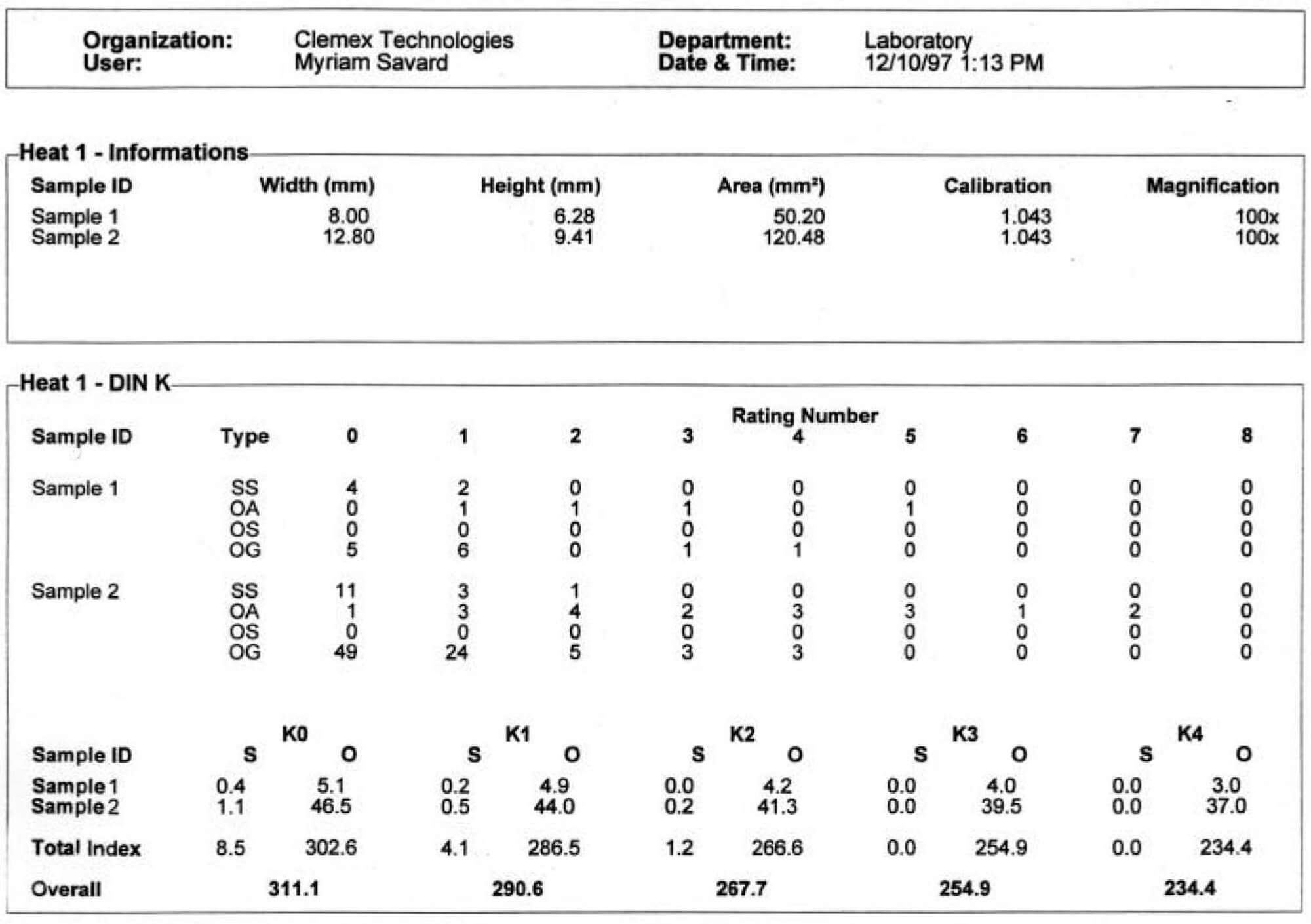

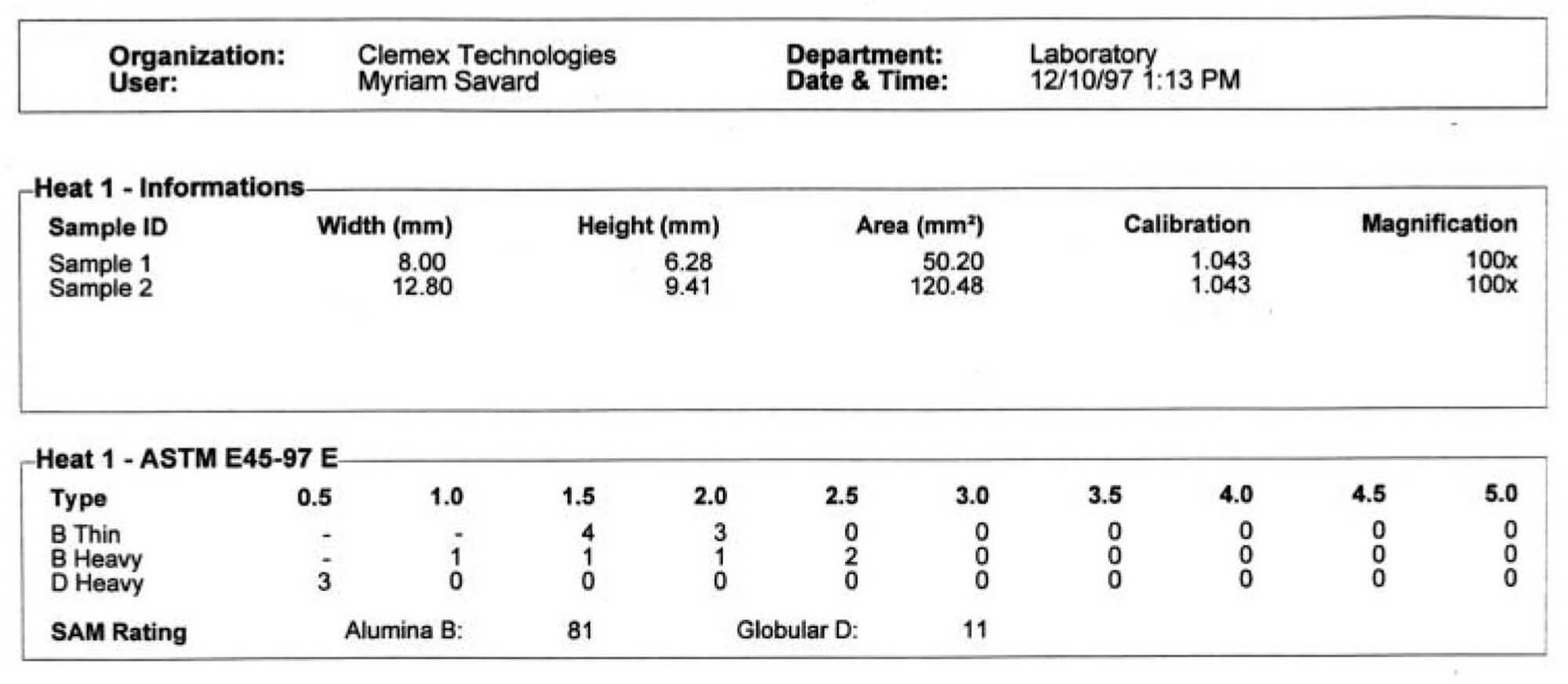

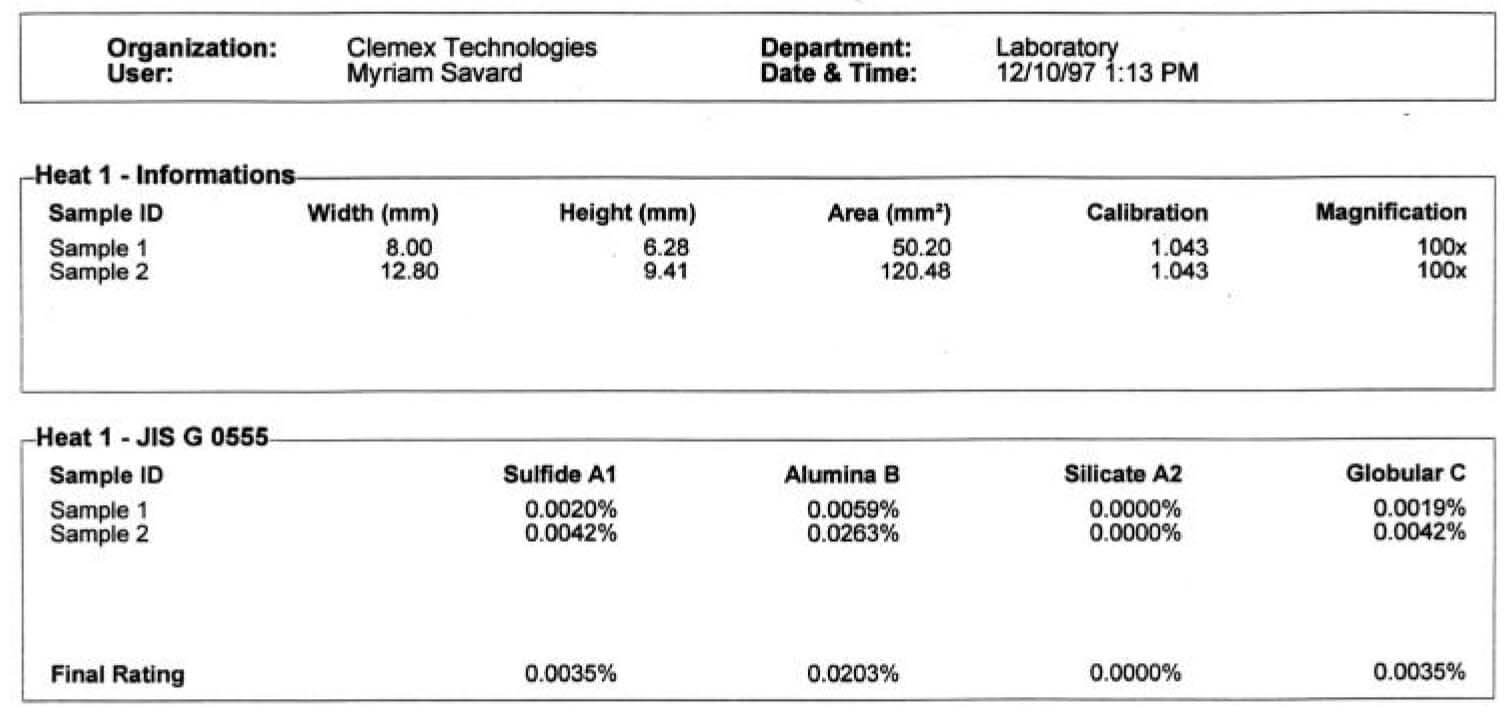

Les rapports de cote d’inclusion pour toutes les normes requises sont automatiquement générés et affichés ci-dessous. D’autres normes et variantes sont également prises en charge. Assurez-vous de cliquer sur le bouton Télécharger le PDF au bas de cette page pour afficher l’intégralité du rapport. Pour plus d’information, communiquez avec nous.
