Taille de grains dans l’acier
Dans cet exemple, le système Clemex Vision est choisi pour mesurer la taille des grains de l’acier conformément à la norme ASTM E112.
![Taille de grains dans l’acier | Clemex](https://www.clemex.com/wp-content/uploads/2020/03/243-grain-size-1.jpg)
Image 1. L’image d’origine de l’acier gravé avant le seuil de gris est affichée avec un grossissement de 100X.
![Taille de grains dans l’acier | Clemex](https://www.clemex.com/wp-content/uploads/2020/03/243-grain-size-2-1.jpg)
Image 2. La binarisation de l’image d’origine dans le plan de pixels bleu à l’aide du seuil de gris; (à droite) les artéfacts ont été supprimés et le réseau a été inversé pour obtenir les grains. Les grains en contact ont été séparés à l’aide de transformations binaires Convex Hull, Separate et Zone.
![Taille de grains dans l’acier | Clemex](https://www.clemex.com/wp-content/uploads/2020/03/243-grain-size-3-1.jpg)
Image 3. La binarisation de l’image originale dans le plan de pixels bleu à l’aide du seuil de grils ; (à droite) les artéfacts ont été supprimés et le réseau a été inversé pour obtenir les grains. Les grains en contact ont été séparés à l’aide de transformations binaires Convex Hull, Separate et Zone.
BUT
Démontrer la capacité de l’analyseur d’image Clemex Vision à distinguer tous les grains dans le champ de vision et à produire une note conforme à la norme ASTM E112. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).
RÉSULTATS

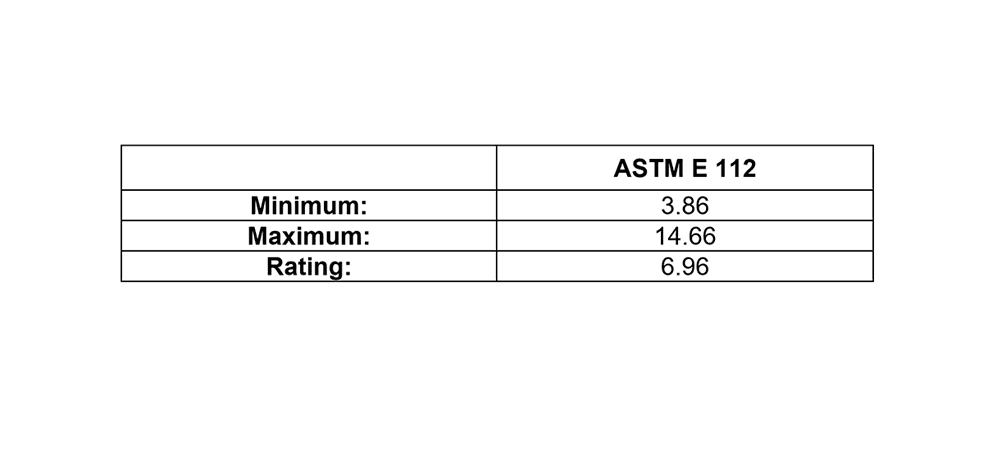

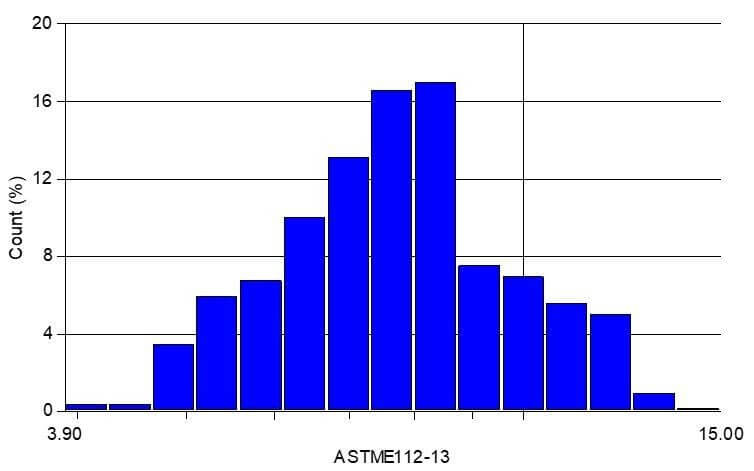

Fenêtre de résultats montrant la distribution ASTM E112.
