Microdureté (Knoop)

Un échantillon d’acier plaqué nickel et chromé dur est soumis à la mesure de la dureté.

Image 1. L’image d’origine avec trois des cinq indentations Knoop.

Image 2. Indentations mesurées, binarisées en plan de pixels bleu.

BUT

Démontrer la capacité de Clemex CMT à effectuer et mesurer automatiquement les indentations sur le revêtement. Le rapport technique est lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).

RÉSULTATS

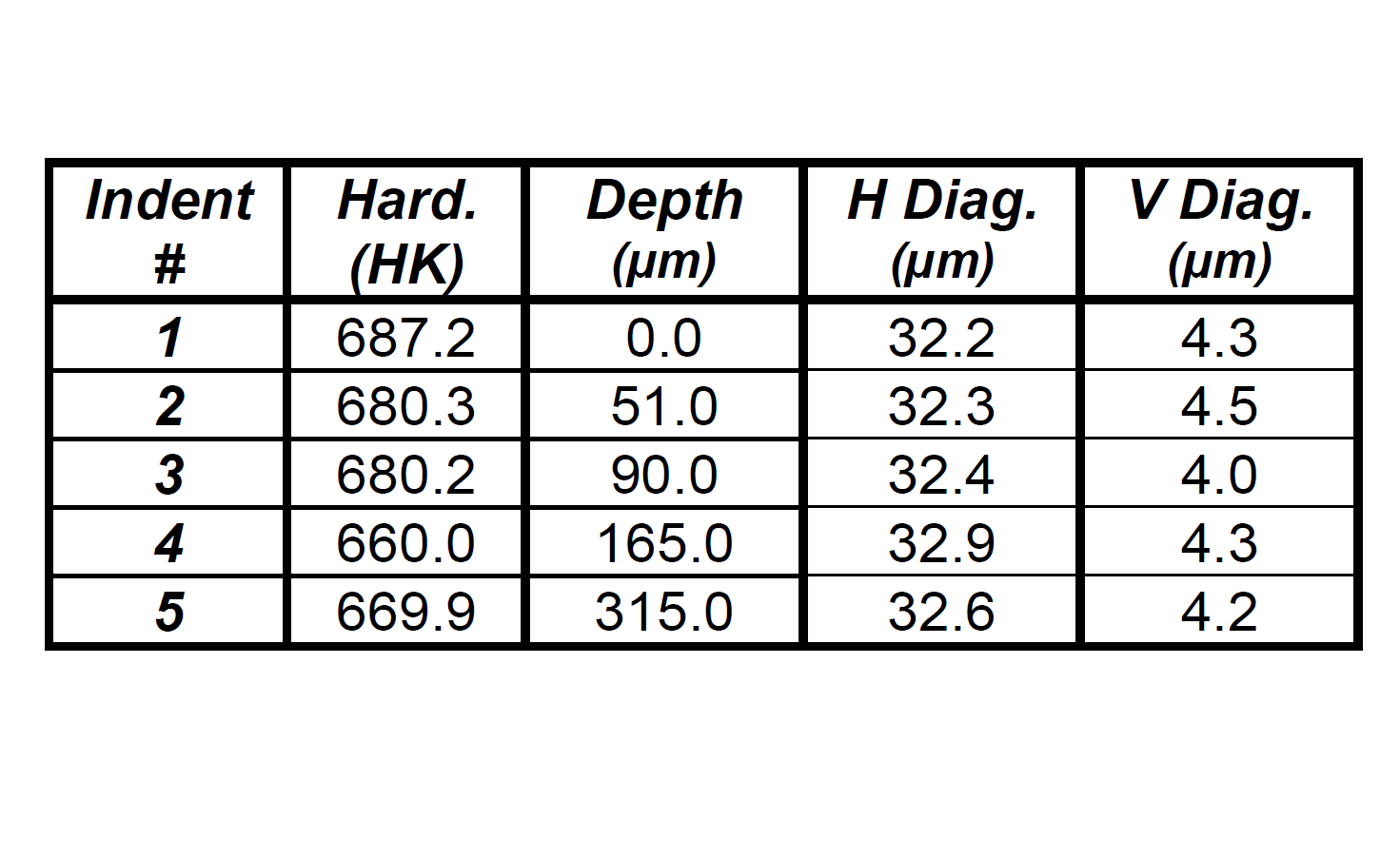

Les mesures ont été répétées trois fois sur les cinq indentations. Les indentations Knoop étaient d’environ 32 µm de longueur et 4,5 µm de largeur. Les résultats finaux peuvent être imprimés directement à partir de Clemex CMT. Les données brutes peuvent être exportées au format Excel.
