Taille des lamelles de graphite conformément aux normes ASTM A247 et ISO 945

Des images de fonte grise présentant différentes tailles de lamelles de graphite sont soumises à l’analyse d’image conformément aux normes ASTM A247 et ISO 945.

Image 1. Champ type à 100X pour l’évaluation de la classe de graphite.

Image 2. Champ type à 25X pour l’évaluation du type de distribution.

BUT

Démontrer la capacité du système d’analyse d’image Clemex Vision à évaluer la classe de taille et la distribution des lamelles de graphite conformément aux normes ASTM A247 et ISO 945. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).

RÉSULTATS

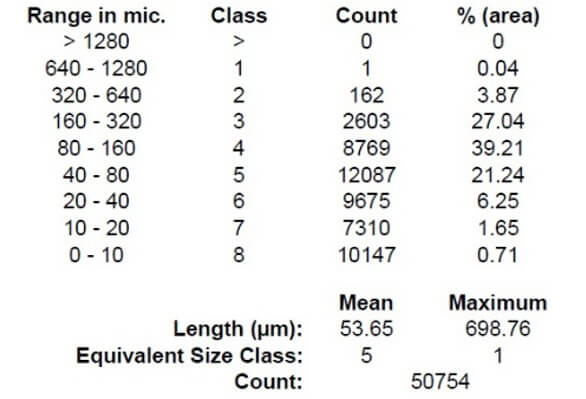

Des mesures ont été effectuées sur chaque caractéristique distincte du champ de vision. Des statistiques et des graphiques automatisés ont été générés et seraient cumulés en cas d’analyse de plusieurs images. Les résultats finaux peuvent être imprimés directement à partir de Clemex Vision. Les données brutes sont liées à leurs objets respectifs à des fins de validation. Les données brutes peuvent également être exportées au format Excel, ce qui permet de créer une macro automatisée pour trouver la classe de taille.
